施耐德变频器升速跳闸故障维修方法分享：在工业自动化领域，施耐德变频器凭借其高效、稳定的性能被广泛应用。然而，在实际运行过程中，变频器可能会出现各种故障，其中升速跳闸是较为常见且棘手的问题。升速跳闸不仅会影响生产的连续性，还可能对设备造成进一步损坏。
硬件故障原因分析
电源问题
- 输入电源缺相：三相电源中若有一相缺失，会导致变频器输入电压不平衡。在这种情况下，变频器内部的电流分配不均，容易引发过流保护动作，从而造成升速跳闸。例如，某工厂的施耐德变频器在升速过程中频繁跳闸，经检查发现是由于电源侧的一处接线端子松动，导致一相电源接触不良，出现缺相现象。
- 电压异常：输入电压过高或过低，超出了变频器的允许工作范围，也会引发升速跳闸。当电压过高时，变频器内部的电子元件承受的电压应力增大，可能导致元件损坏；而电压过低时，变频器为了维持输出功率，会增大输出电流，进而触发过流保护。比如，在一些电网不稳定的地区，电压波动较大，施耐德变频器就容易因电压异常而出现升速跳闸的情况。
- 电源线路接触不良或断路：电源线路中的接头松动、腐蚀，或者线路因老化、外力等原因发生断路，都会影响变频器的正常供电。当变频器在升速过程中需要较大的启动电流时，不良的电源线路无法提供足够的电能，就会导致跳闸。像在一些潮湿的工作环境中，电源线路的接头容易被腐蚀，引发接触不良问题。
功率模块故障
- IGBT 模块损坏：IGBT（绝缘栅双极型晶体管）模块是变频器的核心功率器件，负责将直流电转换为交流电输出给电机。如果 IGBT 模块因过流、过压、过热等原因损坏，会导致变频器输出短路或开路，从而在升速时触发跳闸保护。例如，当电机负载突然增大，超过了变频器的额定输出能力时，IGBT 模块可能会因承受过大电流而烧毁。
- 驱动电路故障：驱动电路的作用是为 IGBT 模块提供合适的驱动信号，使其能够正常导通和关断。如果驱动电路出现故障，如驱动芯片损坏、电容失效、电阻变质等，会导致 IGBT 模块的驱动信号异常，进而使 IGBT 模块不能正常工作，引发升速跳闸。比如，驱动电路中的电容长期使用后，其容量可能会下降，导致驱动信号的稳定性变差。
电机及线路故障
- 电机故障：电机绕组短路、断路、接地等故障，会使电机在运行时电流异常增大。当变频器驱动这样的电机升速时，就容易触发过流保护跳闸。例如，电机长时间运行后，绕组的绝缘层可能会老化、破损，导致绕组之间短路。
- 电机电缆故障：电机电缆的绝缘层破损、老化，会引起电缆相间短路或对地短路。此外，电缆过长时，其分布电容会增大，导致漏电流增加，也可能引发变频器升速跳闸。比如，在一些户外使用的设备中，电机电缆容易受到紫外线、雨水等环境因素的影响，加速绝缘层的老化。
- 负载过重或卡死：如果电机所带的负载过重，或者负载机械部分出现卡死现象，电机在升速时需要克服更大的阻力，从而导致电流急剧增大，使变频器跳闸。例如，在一些输送设备中，如果输送带上堆积了过多的物料，就会使电机负载过重。
控制电路故障

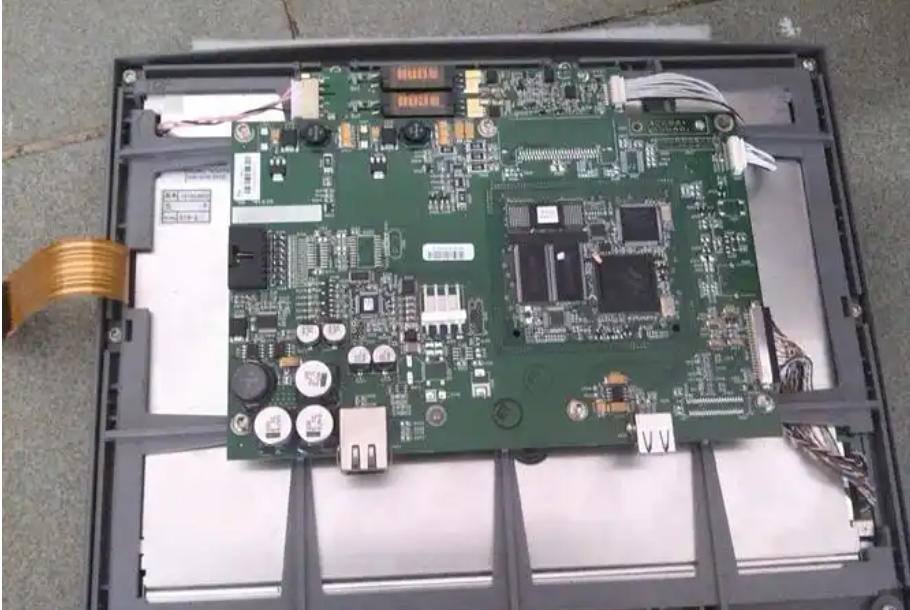

- 主板故障：变频器的主板负责控制整个系统的运行，接收和处理各种信号。如果主板上的元件损坏，如微处理器故障、存储器故障、通信接口故障等，可能会导致变频器的控制逻辑错误，在升速时出现异常动作，引发跳闸。比如，主板上的微处理器在长期运行后，可能会出现程序跑飞的情况。
- 电流检测电路故障：电流检测电路用于监测变频器的输出电流，当检测到电流超过设定的阈值时，会触发保护电路动作。如果电流检测电路本身出现故障，如霍尔传感器损坏、采样电阻变质等，可能会导致检测到的电流信号不准确，从而使变频器误判，在升速时跳闸。例如，霍尔传感器受到强磁场干扰时，其输出信号可能会出现偏差。
维修方法
电源问题维修
- 检查输入电源：使用万用表测量三相电源的电压，检查是否存在缺相情况，以及电压是否在变频器的允许工作范围内。如果发现电源缺相，应检查电源线路的接线端子、熔断器等，修复或更换损坏的部件。对于电压异常的情况，若电压过高，可通过调整变压器分接头等方式降低电压；若电压过低，可检查电网供电情况，必要时安装稳压器。
- 检查电源线路：仔细检查电源线路的各个接头，确保连接牢固，无松动、腐蚀现象。对于断路的线路，应找到断点并进行修复，可采用焊接、更换线段等方法。同时，要注意检查线路的绝缘层是否完好，如有破损，应及时进行绝缘处理。
- 更换熔断器：如果熔断器熔断，应先查明熔断原因，排除故障后，再更换同规格的熔断器。在更换熔断器时，要确保熔断器的额定电流与电路的实际需求匹配，避免使用过大或过小额定电流的熔断器。
功率模块故障维修
- IGBT 模块更换：首先使用万用表等工具检测 IGBT 模块是否损坏。若确定 IGBT 模块损坏，需要更换新的模块。在更换过程中，要注意选择与原模块型号相同的产品，并严格按照操作规程进行安装，确保模块安装牢固，接线正确。同时，在更换 IGBT 模块后，还需要对驱动电路进行检查，确保驱动信号正常。
- 驱动电路维修：对驱动电路中的各个元件进行逐一检查，如驱动芯片、电容、电阻等。对于损坏的元件，应及时更换。在更换元件后，需要使用示波器等仪器检测驱动电路的输出波形，确保驱动信号的幅值、频率、占空比等参数符合要求。如果驱动电路的故障较为复杂，无法通过更换单个元件解决，可能需要更换整个驱动电路板。
电机及线路故障维修
- 电机维修：使用兆欧表测量电机绕组的绝缘电阻，判断绕组是否存在短路、断路或接地故障。对于绕组短路或断路的电机，可根据具体情况进行重绕绕组或更换电机。如果电机绕组接地，需要查找接地部位并进行修复，如重新绝缘、更换受损的绝缘材料等。
- 电机电缆维修：检查电机电缆的绝缘层是否破损，如有破损，应使用绝缘胶带进行包扎或更换电缆。对于电缆过长导致的分布电容问题，可适当降低变频器的载波频率，或者在电缆上安装电抗器等措施来减少漏电流。同时，要检查电缆的接线端子是否牢固，确保连接可靠。
- 检查负载：检查电机所带的负载是否过重或存在卡死现象。对于负载过重的情况，可通过调整工艺流程、减轻负载等方式解决。如果是负载机械部分卡死，需要对机械部分进行检修，如清理杂物、更换损坏的轴承等，确保负载能够正常运转。
控制电路故障维修
- 主板维修：对于主板故障，由于主板上的元件较为复杂，且大多采用表面贴装技术，维修难度较大。一般需要专业的维修人员使用专业的检测设备，如逻辑分析仪、编程器等，对主板进行检测和维修。如果确定是主板上的某个芯片或元件损坏，可尝试更换相应的元件。但在实际维修中，由于主板的维修成本较高，且维修后的可靠性难以保证，对于一些老旧的变频器，有时会选择直接更换主板。
- 电流检测电路维修：检查电流检测电路中的霍尔传感器、采样电阻等元件是否损坏。对于损坏的元件，应及时更换。在更换元件后，需要对电流检测电路进行校准，确保检测到的电流信号准确无误。可使用标准电流源输入不同大小的电流，检测电流检测电路的输出信号，并与理论值进行对比，调整相关参数，使检测精度满足要求。
