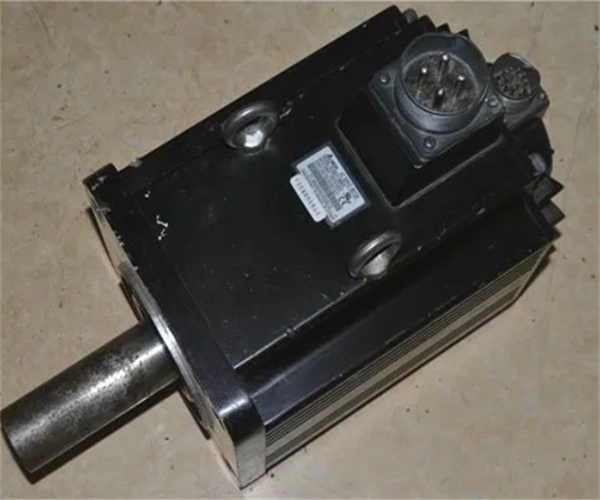

三菱MITSUBSHI伺服电机不运行故障维修方法详解：三菱MITSUBSHI伺服电机作为工业自动化领域的核心执行元件，广泛应用于机床、机器人、精密制造等高端设备中。其运行稳定性直接决定了生产效率与产品精度，一旦出现不运行的硬件故障，可能导致整条生产线停滞，造成严重的经济损失。

第一章 电源系统故障原因与维修方法

电源系统是伺服电机运行的能量来源，包括主电源、控制电源以及驱动器内部电源电路。电源故障是导致电机不运行的最常见原因之一，主要表现为无电压输入、电压不稳或电源电路元件损坏。

1.1 主电源故障

1.1.1 故障原因

• 三相主电源缺相：由于断路器触点氧化、接触器损坏、电源线接头松动或断裂导致某一相电源无法正常输入。
• 主电源电压异常：电压过高（超过额定电压的110%）或过低（低于额定电压的90%），可能由电网波动、变压器故障或电源线径不足导致。
• 主电源开关故障：断路器跳闸后未复位，或开关内部触点损坏，导致电源无法接通。

1.1.2 维修方法

1. 测量主电源电压：使用万用表交流电压档，测量驱动器主电源输入端（通常标记为L1、L2、L3）的三相电压。正常情况下，三相电压应平衡，偏差不超过5%，如额定电压为380V时，各相电压应在361V-418V之间。若某一相电压为0，则为缺相故障。
2. 检查电源线路：逐一检查电源线接头是否松动，使用螺丝刀紧固所有接线端子；检查电源线是否有破损、老化现象，必要时更换电源线；检查接触器和断路器，拆开外壳观察触点是否有烧蚀、氧化，若有则用细砂纸打磨触点，严重时更换接触器或断路器。
3. 处理电压异常：若电压波动较大，可在电源输入端安装稳压器；若电源线径不足，应更换截面积更大的电缆，确保电流承载能力满足伺服系统要求。

1.2 控制电源故障

1.2.1 故障原因

• 控制电源熔断器熔断：驱动器内部控制电源回路的熔断器（通常为小型玻璃保险丝）因过流或元件短路而熔断。
• 控制电源变压器损坏：变压器绕组短路或开路，导致无法输出控制电路所需的低压电源（如DC24V、AC100V）。
• 外部控制电源输入异常：若采用外部DC24V电源给控制电路供电，可能因电源模块故障导致电压无输出或电压不稳。

1.2.2 维修方法

1. 检查控制电源熔断器：打开驱动器外壳，找到控制电源回路的熔断器，用万用表电阻档测量其通断性。若熔断器开路，需更换同型号、同规格的熔断器，切勿随意更换容量更大的熔断器，以免扩大故障。
2. 测量控制电源电压：使用万用表直流电压档，测量驱动器控制电源输出端（如DC24V端子）的电压。若电压为0或远低于额定值，需检查控制电源变压器，用兆欧表测量变压器绕组的绝缘电阻（应大于1MΩ），用万用表测量绕组电阻，若电阻为0（短路）或无穷大（开路），则需更换变压器。
3. 排查外部控制电源：若使用外部DC24V电源，测量电源模块输出电压，若异常则更换电源模块；检查控制电源线接线是否正确，避免正负极接反导致元件损坏。

第二章 伺服电机本体故障原因与维修方法

伺服电机本体是执行机构，其故障直接导致电机无法运行，常见故障包括定子绕组故障、转子故障、轴承故障以及编码器故障等。

2.1 定子绕组故障

2.1.1 故障原因

• 绕组短路：电机长期过载、绝缘老化、受潮或绕组间异物进入，导致定子绕组匝间短路或相间短路。
• 绕组开路：绕组引出线接头松动、焊接不良或绕组导线断裂，导致电机缺相运行。
• 绕组接地：绕组绝缘损坏，导致导线与电机机壳导通，出现接地故障。

2.1.2 维修方法

1. 测量绕组电阻：断开电机与驱动器的连接电缆，用万用表电阻档测量电机定子绕组的三相电阻（U-V、V-W、W-U）。正常情况下，三相电阻应平衡，偏差不超过5%，具体数值可参考电机手册。若某两相电阻为0，则为相间短路；若某一相电阻无穷大，则为开路。
2. 测量绝缘电阻：使用500V兆欧表，一端接电机绕组引出线，另一端接电机机壳，测量绝缘电阻。正常情况下，绝缘电阻应大于1MΩ，若小于0.5MΩ，则为接地故障。
3. 维修处理：对于轻微的绕组绝缘老化，可进行绝缘处理（如涂刷绝缘漆）；若绕组短路、开路或接地故障严重，需拆除旧绕组，重新绕制绕组并进行浸漆、烘干处理，必要时更换电机定子。

2.2 转子故障

2.2.1 故障原因

• 转子断条：鼠笼式转子的导条或端环因铸造缺陷、过载或振动导致断裂，使电机输出扭矩下降，甚至无法运行。
• 转子永磁体退磁或损坏：永磁同步伺服电机的转子永磁体因高温、振动或过载导致退磁，或永磁体脱落、破裂。

2.2.2 维修方法

1. 检查转子断条：对于鼠笼式转子，可通过敲击法判断，若敲击声音不均匀，可能存在断条；也可使用堵转试验，若电机电流异常增大且扭矩不足，需拆解电机检查转子。若确认断条，需重新焊接导条或更换转子。
2. 检查转子永磁体：拆解电机，观察永磁体是否有脱落、破裂现象；使用高斯计测量永磁体的磁场强度，若低于标准值，则为退磁。退磁或损坏的永磁体需更换同型号的永磁体，更换时注意磁极极性，避免装反。

2.3 轴承故障

2.3.1 故障原因

• 润滑不良：轴承缺油或润滑脂老化、变质，导致轴承磨损加剧。
• 安装不当：电机轴与负载轴同轴度偏差过大，导致轴承承受径向或轴向力过大。
• 轴承磨损或损坏：长期运行导致轴承内外圈、滚珠磨损，或保持架损坏。

2.3.2 维修方法

1. 判断轴承故障：电机运行时若出现异常噪音（如嗡嗡声、尖叫声）、振动增大或端盖发热，可能是轴承故障。断电后，用手转动电机轴，若感觉阻力不均匀或有卡滞现象，需更换轴承。
2. 更换轴承：拆解电机端盖，取出旧轴承，注意记录轴承型号（如6205、6306等）；使用轴承加热器加热新轴承（温度不超过120℃），或用铜棒轻轻敲击轴承内圈将其安装到电机轴上；安装端盖时，确保轴承外圈与端盖配合紧密，紧固螺栓时均匀用力，避免端盖变形。
3. 加注润滑脂：更换轴承后，加注适量的高温润滑脂（如锂基润滑脂），润滑脂用量约为轴承内部空间的1/2-2/3，过多或过少都会导致轴承发热。

2.4 编码器故障

编码器是伺服电机的位置反馈元件，用于向驱动器提供电机转速和位置信号，编码器故障会导致驱动器无法准确控制电机，从而使电机不运行或运行异常。

2.4.1 故障原因

• 编码器接线松动或断裂：编码器电缆接头接触不良，或电缆被拉扯、磨损导致信号线断裂。
• 编码器内部元件损坏：编码器码盘污染、划伤或破裂，光敏元件（如光电二极管、光敏电阻）损坏。
• 编码器电源故障：编码器供电电压（通常为DC5V或DC12V）异常，导致编码器无法工作。

2.4.2 维修方法

1. 检查编码器接线：断开编码器电缆与驱动器的连接，检查电缆接头是否松动、氧化，用无水乙醇清洁接头；用万用表通断档测量编码器信号线（如A相、B相、Z相）的通断性，若存在断路，需更换编码器电缆。
2. 测量编码器电源：使用万用表直流电压档，测量驱动器编码器电源输出端的电压，若电压为0或不稳定，需检查驱动器内部电源电路，更换损坏的电源芯片。
3. 检查编码器本体：拆解电机后端盖，取出编码器，观察码盘是否有污染、划伤，用无尘布蘸无水乙醇轻轻清洁码盘；检查光敏元件是否损坏，若损坏需更换编码器总成。更换编码器时，需进行零点校准，确保电机位置反馈准确，具体校准方法参考三菱伺服驱动器手册。

第三章 伺服驱动器故障原因与维修方法

伺服驱动器是伺服系统的控制核心，负责接收控制信号、处理反馈信号并驱动电机运行。驱动器内部功率模块、控制电路、电容等元件损坏是导致电机不运行的重要原因。

3.1 功率模块故障

功率模块（如IGBT、IPM）是驱动器的核心元件，负责将直流电压逆变为三相交流电压驱动电机，功率模块故障会直接导致电机无输出。

3.1.1 故障原因

• 过流故障：电机短路、负载过大或驱动器输出端短路，导致功率模块过流损坏。
• 过压故障：主电源电压过高或驱动器内部电容放电不良，导致功率模块击穿。
• 散热不良：驱动器散热风扇损坏、散热片积尘过多，导致功率模块温度过高而损坏。

3.1.2 维修方法

1. 检测功率模块：断开驱动器电源，拆除功率模块与主电路、控制电路的连接，用万用表二极管档测量功率模块各引脚之间的导通性。以IGBT模块为例，测量输入端子（P、N）与输出端子（U、V、W）之间的二极管特性，正常情况下应单向导通，若双向导通或不导通，则功率模块损坏。
2. 更换功率模块：更换与原型号一致的功率模块，注意模块的安装方向和紧固力矩，涂抹导热硅脂以增强散热效果；更换后检查模块与周边元件的连接是否正确，避免虚焊或短路。
3. 排查散热系统：检查散热风扇是否正常运转，若风扇不转，更换风扇；清理散热片上的积尘，确保散热通道畅通；检查驱动器内部温度检测电路，若温度传感器损坏，需一并更换。

3.2 控制电路故障

3.2.1 故障原因

• CPU主板故障：CPU芯片、FPGA芯片损坏，或主板上的电阻、电容、贴片元件脱落、虚焊。
• 信号处理电路故障：编码器信号处理芯片（如差分接收器）损坏，导致无法接收或处理编码器信号。
• 控制信号输入电路故障：外部控制信号（如脉冲指令、方向信号）输入电路的光耦损坏，导致驱动器无法接收控制指令。

3.2.2 维修方法

1. 检查CPU主板：观察CPU主板是否有明显的元件损坏（如电容鼓包、芯片烧蚀），用万用表测量主板上的关键电压（如CPU供电电压、FPGA供电电压），若电压异常，检查电源芯片和稳压电路；对于虚焊或脱落的元件，重新焊接或更换。
2. 检测信号处理电路：使用示波器测量编码器信号输入到驱动器后的波形，若波形失真或无波形，检查差分接收器芯片（如75176），更换损坏的芯片。
3. 检查控制信号输入电路：测量外部控制信号端子的电压，确认信号是否正常输入；用万用表测量光耦的通断性，若光耦损坏，更换同型号的光耦，并检查周边电阻、电容是否正常。

3.3 电容故障

3.3.1 故障原因

• 电解电容鼓包、漏液：长期运行导致电容老化，或环境温度过高，使电容电解液蒸发，出现鼓包、漏液现象。
• 电容容量下降：电容容量低于额定值的80%，导致驱动器直流母线电压不稳定，影响功率模块正常工作。

3.3.2 维修方法

1. 检查电容外观：观察驱动器内部的电解电容，若出现鼓包、漏液、顶部防爆纹破裂等现象，需立即更换。
2. 测量电容容量：使用电容表测量电容的容量，若容量低于额定值的80%，更换同型号、同容量、同耐压值的电容。更换电容时，注意电容的正负极性，避免接反导致电容爆炸。

第四章 连接线路故障原因与维修方法

伺服系统的连接线路包括电机动力电缆、编码器电缆、控制信号电缆等，线路故障会导致信号传输中断或电源供应异常，从而使电机不运行。

4.1 电机动力电缆故障

4.1.1 故障原因

• 电缆绝缘损坏：电缆被尖锐物体划伤、挤压，或长期弯曲导致绝缘层破裂，出现短路或接地故障。
• 电缆接头松动：动力电缆与电机、驱动器的接线端子松动，导致接触电阻增大，出现缺相或过流故障。
• 电缆截面积不足：电缆截面积过小，导致电流过大时发热，加速绝缘老化。

4.1.2 维修方法

1. 检查电缆绝缘：用兆欧表测量动力电缆的绝缘电阻，若绝缘电阻小于0.5MΩ，需更换电缆；检查电缆外观，若有破损，可使用绝缘胶带包裹临时处理，但长期需更换电缆。
2. 紧固电缆接头：使用扭矩扳手按照手册规定的力矩紧固动力电缆接线端子，确保接触良好；检查端子是否有氧化现象，用细砂纸打磨端子，涂抹导电膏增强导电性。
3. 确认电缆截面积：根据电机额定电流选择合适截面积的电缆，如额定电流10A以下的电机可选用1.5mm²电缆，10-20A选用2.5mm²电缆，具体参考电缆选型表。

4.2 编码器电缆故障

4.2.1 故障原因

• 电缆屏蔽层损坏：编码器电缆通常为屏蔽电缆，屏蔽层损坏会导致外部干扰信号进入，影响编码器信号传输。
• 信号线断裂：电缆被拉扯、弯曲过度，导致内部信号线断裂。
• 电缆接头接触不良：编码器电缆插头与驱动器、电机的插座接触不良，导致信号丢失。

4.2.2 维修方法

1. 检查屏蔽层：确保编码器电缆屏蔽层良好接地，接地电阻小于4Ω；若屏蔽层损坏，更换屏蔽电缆。
2. 检测信号线：用万用表通断档逐根测量编码器电缆的信号线，若存在断路，更换电缆；检查电缆插头和插座是否有针脚弯曲、氧化现象，用无水乙醇清洁插头和插座，必要时更换插头。
3. 布线规范：编码器电缆应与动力电缆分开布线，避免平行敷设，间距应大于30cm，以减少电磁干扰；电缆敷设时避免过度弯曲，弯曲半径应大于电缆直径的10倍。

4.3 控制信号电缆故障

4.3.1 故障原因

• 信号干扰：控制信号电缆未采用屏蔽电缆，或屏蔽层未接地，导致外部电磁干扰影响信号传输。
• 电缆接线错误：控制信号（如脉冲、方向、使能信号）接线错误，导致驱动器无法接收正确的控制指令。
• 电缆接触不良：控制信号电缆接头松动或氧化，导致信号传输中断。

4.3.2 维修方法

1. 检查接线正确性：对照驱动器手册的控制信号接线图，逐一核对控制信号电缆的接线，确保脉冲、方向、使能等信号接线正确。
2. 处理信号干扰：更换屏蔽控制电缆，并将屏蔽层可靠接地；控制信号电缆与动力电缆分开布线，避免交叉敷设。
3. 紧固电缆接头：紧固控制信号电缆的接线端子和插头，清洁氧化的接头，确保接触良好。

第六章 总结

三菱MITSUBSHI伺服电机不运行的硬件故障原因复杂多样，涉及电源系统、电机本体、驱动器、连接线路等多个方面。故障排查时，需遵循“先安全、后排查，先简单、后复杂，先外部、后内部”的原则，结合故障现象和手册资料，逐步缩小故障范围，精准定位故障点。维修过程中，要严格按照操作规程进行，确保维修质量和人员安全。同时，加强日常维护保养，可有效降低故障发生率，提高伺服系统的运行稳定性和使用寿命。希望本文能为工程技术人员提供实用的故障排查与维修指导，保障工业生产的顺利进行。
