施耐德UPS电源不能开机故障维修方法基础指南：UPS（不间断电源）作为关键设备的电力保障核心，在数据中心、工业控制系统、医疗设备等领域发挥着不可替代的作用。施耐德作为全球领先的能源管理与自动化解决方案提供商，其UPS产品以可靠性高、性能稳定著称，但在长期运行过程中，受环境、使用习惯、元器件老化等因素影响，仍可能出现不能开机的故障。
第一章 施耐德UPS电源不能开机故障原因分类
施耐德UPS电源不能开机并非单一故障导致，而是多种因素共同作用或某一关键部件失效的结果。根据故障发生的部位和性质，可将其分为四大类，每一类下又包含具体的故障点。
1.1 供电系统故障
供电系统是UPS电源的“动力源泉”，负责将市电或备用电源转换为设备所需的电能。当供电系统出现问题时，UPS无法获得正常的输入电能，自然无法开机。常见的供电系统故障包括：
- ：市电电压过高（超过264V）、过低（低于160V）或断相，都会触发UPS的输入过欠压保护或缺相保护，导致UPS拒绝开机。此外，输入线路接触不良（如空气开关接线松动、插头氧化）、输入电缆老化破损等也会造成市电无法正常接入。
- ：整流桥（如三相全桥整流模块）、滤波电容、限流电阻等元器件损坏，会导致市电无法被有效整流为直流电。例如，整流桥中的IGBT或二极管击穿短路，会引发输入空气开关跳闸；滤波电容鼓包、漏液或容量衰减，会导致整流输出电压不稳定，触发UPS的保护机制。
- ：逆变器是UPS的核心部件之一，负责将直流电转换为交流电。若逆变器中的功率器件（如IGBT）损坏、驱动电路故障或控制芯片失效，UPS会因无法完成交直流转换而无法开机。部分施耐德UPS型号会在逆变器故障时点亮故障指示灯，为故障排查提供线索。
1.2 控制电路故障
控制电路相当于UPS的“大脑”，负责协调各部件的工作，监测设备运行状态并触发保护机制。控制电路故障会导致UPS无法接收开机指令或无法完成开机流程。主要故障点包括：
- ：主控板上的CPU、存储器、逻辑电路等元器件损坏，会导致UPS的控制程序无法正常运行。例如，CPU芯片虚焊或烧毁，会使UPS失去指令处理能力；存储器故障会导致开机参数丢失，设备无法完成初始化。
- ：驱动板负责为逆变器、整流桥等功率器件提供驱动信号。若驱动板上的光耦、驱动芯片、电阻电容等损坏，会导致功率器件无法正常导通或关断，UPS无法进入工作状态。
- ：开机按钮损坏、面板与主控板之间的通信线路接触不良或断裂，会导致开机指令无法传递到主控板。部分施耐德UPS的面板采用液晶显示屏，若显示屏驱动电路故障，也可能间接影响开机功能。
1.3 储能电池故障
储能电池是UPS在市电中断时提供备用电力的核心部件，同时也参与UPS的开机启动过程。即使市电正常，若电池出现故障，部分施耐德UPS型号也会因电池检测不通过而无法开机。常见的电池故障包括：
- ：电池长期浮充不足、过度放电或自放电严重，会导致电池组端电压低于UPS的开机阈值（通常为额定电压的80%以下）。例如，12V单体电池组成的48V电池组，若端电压低于38.4V，UPS可能无法启动。
- ：电池之间的连接电缆松动、端子氧化或断裂，会导致电池组无法形成有效回路。此外，电池单体之间的连接片接触不良，会造成局部电阻过大，影响电池组的输出性能。
- ：电池的使用寿命通常为3-5年，超过使用寿命后，电池的容量会大幅衰减，内阻增大。若电池出现鼓包、漏液、极板硫化等问题，不仅无法提供备用电力，还会导致UPS开机失败。
1.4 机械结构与其他故障
除上述电气故障外，机械结构问题或其他外部因素也可能导致UPS无法开机：
- ：输入、输出空气开关跳闸后未复位，或保险管因过流、短路烧毁，会切断UPS的供电回路。部分施耐德UPS在保险管烧毁后，会有明显的熔断痕迹。
- ：风扇损坏、散热风道堵塞或温度传感器故障，会导致UPS内部温度过高，触发过热保护，从而拒绝开机。在高温环境下，这种故障更为常见。
- ：强电磁干扰可能导致UPS的控制电路紊乱；若UPS的工作模式设置错误（如误设为“电池测试模式”或“旁路模式”），也可能导致设备无法正常开机。
第二章 施耐德UPS电源不能开机故障专业维修方法
在进行施耐德UPS电源维修前，必须严格遵守：断开市电输入，拆除电池组连接线，佩戴绝缘手套和护目镜，使用经校准的测量工具（如万用表、示波器）。维修过程应按照“先外部后内部、先简单后复杂、先电源后负载”的原则逐步排查故障点，并采取对应的维修措施。
2.1 供电系统故障维修
2.1.1 市电输入异常排查与维修
首先使用万用表测量市电输入电压，判断电压是否在UPS的额定输入范围内（通常为160V-264V）。若电压异常，需检查外部供电线路，联系电力公司处理；若电压正常，检查输入线路的连接情况：
- 打开UPS输入端子盖，检查空气开关、接线端子是否松动或氧化，用螺丝刀重新紧固接线，并用砂纸清理氧化层。
- 检查输入电缆是否有破损、断路情况，若发现问题，更换符合规格的电缆（如截面积≥4mm²的铜芯电缆）。
- 对于三相UPS，需检查是否存在缺相问题，测量三相输入电压是否平衡，若缺相，排查外部供电线路或开关故障。
2.1.2 整流滤波电路维修

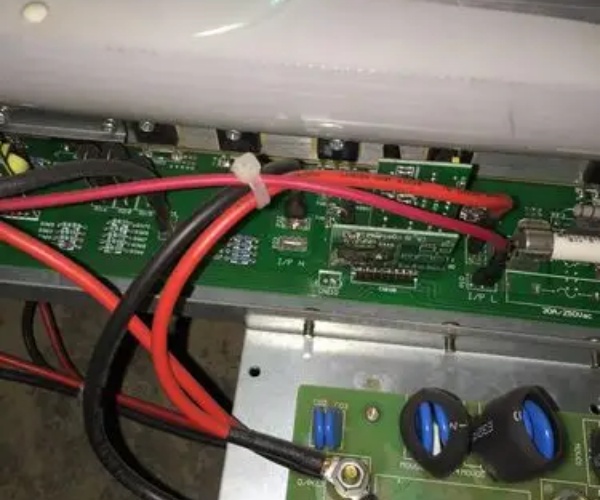

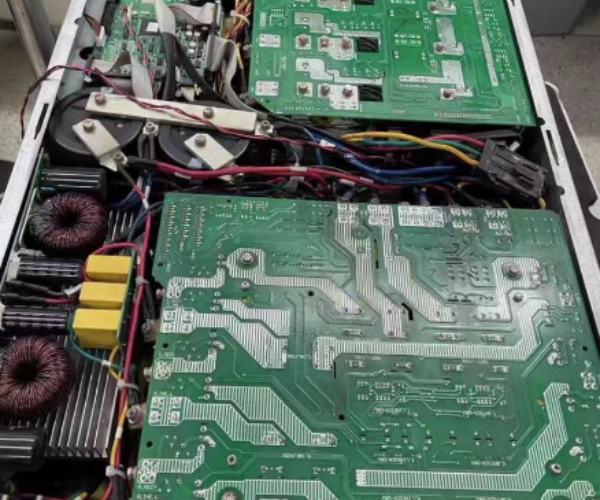

断开市电和电池连接后，拆解UPS机壳，定位整流滤波电路：
- 用万用表二极管档测量整流桥的IGBT或二极管，若正反电阻均为0或无穷大，说明器件损坏，需更换同型号的整流桥模块。
- 检查滤波电容，观察是否有鼓包、漏液现象，用电容表测量电容容量，若容量衰减超过20%，更换同规格（电压、容量、极性）的电容。
- 检查限流电阻是否烧毁（外观发黑或阻值无穷大），若损坏，更换同阻值、同功率的电阻。
2.1.3 逆变器故障维修
逆变器故障维修需借助示波器和万用表，步骤如下：
- 测量逆变器功率器件（IGBT）的栅极与发射极之间的电阻，若电阻异常（过大或过小），说明IGBT损坏，需更换同型号的IGBT，并检查驱动电路。
- 用示波器测量驱动板输出的驱动信号，若信号缺失或波形畸变，检查驱动芯片（如IR2110）、光耦等元器件，更换损坏的器件。
- 检查逆变器输出端的滤波电感、电容是否损坏，若出现短路或断路，更换对应元器件。
2.2 控制电路故障维修
2.2.1 主控板故障维修
主控板维修技术难度较高，需具备电路设计知识和焊接技能：
- 观察主控板是否有元器件烧毁、虚焊痕迹，用万用表测量关键芯片（如CPU、存储器）的供电电压是否正常。
- 若CPU供电正常但无法工作，尝试重新焊接CPU芯片，若故障依旧，更换同型号的CPU。
- 对于存储器故障，可通过编程器读取或写入程序，若无法读取，更换存储器芯片并重新烧录程序。
- 若主控板损坏严重，建议更换同型号的主控板（需注意板上的地址码设置与原板一致）。
2.2.2 驱动板与面板控制电路维修
驱动板维修步骤：
- 测量驱动板的供电电压（通常为±15V或+24V），若电压异常，检查供电线路和稳压电路。
- 用万用表测量光耦的输入输出电阻，若光耦损坏，更换同型号的光耦。
- 检查驱动板上的电阻、电容是否有损坏，更换异常元器件。
面板控制电路维修：
- 检查开机按钮是否正常，用万用表测量按钮按下时是否导通，若不导通，更换按钮。
- 检查面板与主控板之间的通信电缆，若接触不良，重新插拔或更换电缆；若电缆断裂，焊接修复或更换。
- 对于液晶面板故障，检查驱动电路的元器件，若无法修复，更换面板组件。
2.3 储能电池故障维修
2.3.1 电池电压与连接故障维修
电池故障排查是UPS开机故障维修的重要环节：
- 用万用表测量电池组的总端电压和每个单体电池的电压，若总电压过低，对电池组进行均衡充电（充电电压为电池额定电压的1.1-1.2倍，充电时间8-12小时）。
- 若单体电池电压差异超过0.5V，说明电池组不均衡，需单独对电压过低的单体电池进行补充充电，或更换不均衡的单体电池。
- 检查电池之间的连接电缆和端子，若松动，用扳手紧固；若端子氧化，用砂纸清理后涂抹导电膏；若电缆断裂，更换同规格的电缆。
2.3.2 电池老化或损坏处理
若电池出现鼓包、漏液、极板硫化等不可逆损坏，需更换电池组：
- 选择与UPS型号匹配的电池组（如电压、容量、品牌），建议使用施耐德原厂电池或经认证的兼容电池。
- 更换电池时，严格按照正负极性连接，避免短路；连接完成后，测量电池组端电压，确保连接正确。
- 更换电池后，对UPS进行电池测试和充放电校准，确保电池与UPS匹配良好。
2.4 机械结构与其他故障维修
对于空气开关、保险管、散热系统等故障，维修方法如下：
- ：若空气开关跳闸，检查无短路故障后复位；若保险管烧毁，更换同规格的保险管（注意电流、电压参数），更换前需排查烧毁原因，避免再次损坏。
- ：检查风扇是否转动，若不转动，测量风扇电机电压，若电压正常，更换风扇；若电压异常，检查风扇供电电路。清理散热风道的灰尘和杂物，确保通风良好；若温度传感器故障，更换传感器。
- ：将UPS远离强电磁干扰源（如变频器、大型电机）；通过面板或软件重新设置UPS的工作模式，恢复出厂设置（需注意保存重要参数）。
第四章 结语
施耐德UPS电源不能开机故障的排查与维修需要系统的理论知识和丰富的实践经验。本文通过对故障原因的分类梳理和维修方法的详细阐述，为技术人员提供了全面的指导。在实际维修过程中，应始终将安全放在首位，严格遵守操作规程。同时，加强日常维护和预防措施，能有效减少故障发生的概率，确保UPS电源的稳定运行，为关键设备提供可靠的电力保障。
