奥普森 UPS 电源无输出故障维修省心省力：在现代信息化时代，不间断电源（UPS）作为保障电力供应稳定性的关键设备，广泛应用于各类领域，从数据中心、医疗设备到办公场所和家庭，为重要负载提供持续、稳定的电力支持，防止因市电中断或电压异常而导致的设备损坏、数据丢失及业务中断。奥普森 UPS 电源如同所有电子设备一样，在长期运行过程中可能出现各种故障，其中无输出故障较为常见且影响较大。
无输出硬件故障原因分析
电池故障
- 电池老化：奥普森 UPS 电源的电池经过长时间频繁充放电后，内部化学物质会逐渐发生变化，电极板老化、活性物质减少，导致电池容量下降。当电池老化到一定程度，其储存的电量无法满足逆变器正常工作所需的启动电压和电流，从而使 UPS 电源无法输出电力。例如，正常情况下电池满电电压为 12V，随着老化，可能降至 10V 甚至更低，低于逆变器启动的最低阈值，造成无输出现象。
- 电池损坏：电池在使用过程中可能因过充、过放、高温环境或质量问题等原因发生损坏。如电池内部短路，正负极之间直接导通，导致电池迅速放电，无法储存电能，使 UPS 在市电中断时无法依靠电池供电输出；或者电池外壳破裂、漏液，破坏了电池内部的化学结构，同样会造成电池无法正常工作，进而导致 UPS 电源无输出。
- 电池连接问题：电池组之间的连接线缆松动、氧化或断裂，会使电池组无法形成完整的供电回路，电流无法顺畅传输到逆变器。例如，连接线缆的接头处因长期振动或环境潮湿发生氧化，接触电阻增大，导致电流传输受阻，即使电池本身正常，也会因连接问题导致 UPS 电源无法从电池获取足够电能输出。
逆变器故障
- 功率器件损坏：逆变器中的功率器件，如绝缘栅双极型晶体管（IGBT）或金属氧化物半导体场效应晶体管（MOSFET），在工作过程中承受高电压和大电流。若负载出现过载或短路情况，瞬间产生的过大电流可能会击穿功率器件，使其无法正常导通和关断，导致逆变器无法将直流电转换为交流电输出。此外，功率器件长期工作在高温环境下，性能逐渐下降，也容易发生损坏，造成 UPS 电源无输出。
- 驱动电路故障：驱动电路负责为逆变器的功率器件提供合适的驱动信号，控制其导通和关断的时间和顺序。如果驱动电路出现故障，如驱动芯片损坏、电容漏电、电阻断路等，会导致功率器件得不到正确的驱动信号，无法正常工作，进而使逆变器无法输出交流电。例如，驱动芯片损坏可能导致输出的驱动信号缺失或异常，使功率器件不能按正常逻辑工作，最终造成 UPS 电源无输出。
- 控制电路故障：逆变器的控制电路用于生成脉宽调制（PWM）信号，精确控制逆变器输出交流电的频率、幅值和波形。当控制电路出现故障，如晶振损坏导致时钟信号异常、微控制器故障无法正确运算和输出控制指令、反馈电路故障使控制电路无法准确感知输出状态等，都会使 PWM 信号产生偏差或无法生成，从而导致逆变器工作异常，无法输出稳定的交流电，造成 UPS 电源无输出。
电路板故障

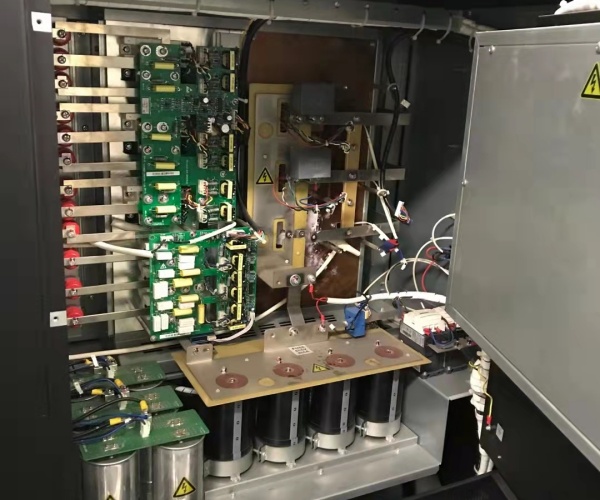

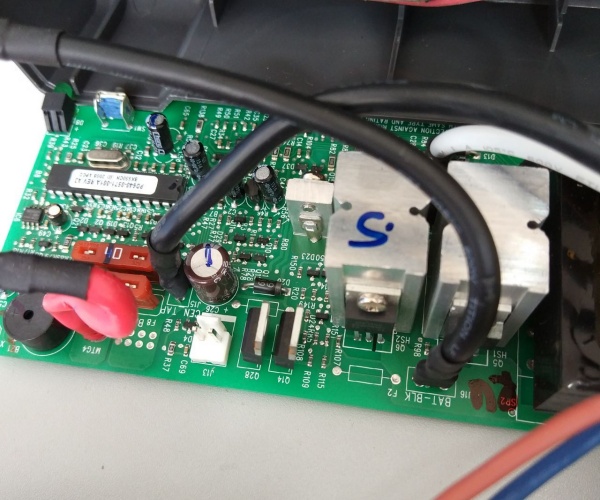

- 印刷电路板（PCB）损坏：奥普森 UPS 电源内部的印刷电路板在长期使用过程中，可能因受到机械振动、温度变化、湿度影响等因素，导致线路板上的线路断裂、焊点开裂。例如，在运输或安装过程中受到剧烈震动，可能使 PCB 上的细小线路震断，造成电路断路，信号或电源无法传输，影响相关电路模块的正常工作，进而导致 UPS 电源无输出。另外，长时间处于高温、高湿环境中，PCB 表面可能会发生腐蚀，使线路之间的绝缘性能下降，引发短路故障，同样会造成 UPS 电源无输出。
- 电路板上元器件故障：电路板上集成了众多的电子元器件，如电阻、电容、二极管、集成电路等。任何一个元器件出现故障都可能影响整个电路板的正常工作。例如，电容鼓包或漏液会导致其滤波性能下降，使电源电压出现波动，影响电路的稳定性；电阻阻值变大或开路，会改变电路的分压、限流特性，导致相关电路无法正常工作；二极管击穿或断路，会影响电路的单向导电性，使电流传输异常。当这些元器件故障影响到与输出相关的电路模块时，就会导致 UPS 电源无输出。
无输出硬件故障维修方法
电池故障维修
- 电池更换：对于老化或损坏严重的电池，应及时更换新的电池。在更换电池时，首先要选择与原电池型号、规格完全相同的电池，确保电池的电压、容量、尺寸等参数一致，以保证 UPS 电源的性能和兼容性。例如，原电池为 12V、100Ah 的铅酸电池，更换时也应选用相同规格的电池。更换过程中，先断开 UPS 电源的市电输入和负载连接，确保操作安全。然后按照正确的顺序拆卸旧电池，通常先拆除负极连接线，再拆除正极连接线，防止短路。安装新电池时，按照相反的顺序连接，即先连接正极，再连接负极，确保连接牢固，无松动现象。对于由多节电池组成的电池组，建议同时更换所有电池，避免新旧电池混用导致性能差异，影响 UPS 电源的整体性能和后备时间。
- 电池连接修复：如果是电池连接问题，应仔细检查连接线缆的各个接头。对于松动的接头，使用工具重新拧紧，确保连接紧密。对于氧化的接头，可使用砂纸轻轻打磨接头表面，去除氧化层，使其露出金属光泽，以降低接触电阻，恢复良好的导电性。打磨后，涂抹适量的导电膏，进一步增强连接的可靠性。若连接线缆断裂，需更换新的连接线缆。在更换线缆时，选择与原线缆规格相同、质量可靠的线缆，并确保线缆长度合适，安装过程中避免线缆过度弯曲或受到外力拉扯，防止再次出现连接问题。
- 电池充电与维护：定期对电池进行充放电维护，有助于延长电池使用寿命。在正常使用情况下，建议每 2 – 3 个月对电池进行一次深度放电，即将电池电量放至 20% – 30% 左右，然后再进行充电，直至充满。这样可以激活电池内部的化学物质，保持电池的活性。同时，要确保充电设备正常工作，充电电压和电流符合电池的规格要求。避免过充和过放，过充会导致电池发热、鼓胀，甚至损坏；过放则会缩短电池寿命。另外，要注意电池的使用环境，避免在高温、高湿或低温环境下使用和存储电池，尽量将电池工作环境温度控制在 20℃ – 25℃之间，以保证电池性能的稳定。
逆变器故障维修
- 功率器件更换：当确定逆变器中的功率器件损坏后，需要更换新的功率器件。首先，要准确识别损坏的功率器件型号，选择同型号、参数一致的新器件进行更换。例如，损坏的 IGBT 型号为 FGL40N60，更换时必须选用相同型号的 IGBT。在更换过程中，由于功率器件通常安装在散热器上，且引脚较多，焊接难度较大，需要使用专业的焊接工具，如热风枪或大功率电烙铁。在拆卸旧功率器件时，要小心操作，避免损坏周围的电路板和其他元器件。安装新功率器件时，要确保器件安装位置准确，引脚与电路板上的焊盘良好焊接，焊接完成后，检查焊点是否有虚焊、短路等情况。为了保证功率器件的散热效果，在安装新器件前，要在器件与散热器之间涂抹适量的导热硅脂，确保热量能够有效地传导到散热器上。
- 驱动电路维修：对于驱动电路故障，需要使用专业的电子测试仪器，如示波器、万用表等，对驱动电路的各个部分进行检测。首先，使用示波器测量驱动芯片的输入和输出信号，判断驱动芯片是否正常工作。如果驱动芯片输入信号正常，但输出信号异常，可能是驱动芯片损坏，需要更换同型号的驱动芯片。在更换芯片时，要注意芯片的引脚顺序和焊接质量，避免引脚短路或虚焊。如果驱动芯片正常，再检查驱动电路中的其他元器件，如电容、电阻、二极管等。使用万用表测量电容的容量、电阻的阻值、二极管的正反向导通情况，判断这些元器件是否损坏。对于损坏的元器件，更换相同规格的新元器件即可。在维修完成后，再次使用示波器检测驱动电路的输出信号，确保信号正常，能够正确驱动功率器件工作。
- 控制电路维修：控制电路故障的维修较为复杂，需要对电路原理有深入的理解。首先，检查控制电路的电源部分，使用万用表测量电源电压是否正常，确保控制电路有稳定的电源供应。如果电源正常，再检查晶振是否起振，可使用示波器测量晶振两端的波形，若没有正常的振荡波形，可能是晶振损坏，需要更换晶振。对于微控制器，可通过重新烧录程序或更换新的微控制器来尝试解决问题。在烧录程序前，要确保程序的正确性和兼容性。同时，检查反馈电路中的传感器、电阻、电容等元器件是否正常，反馈电路出现故障会导致控制电路无法准确感知逆变器的输出状态，从而影响 PWM 信号的生成。使用万用表和示波器对反馈电路进行详细检测，更换损坏的元器件，修复反馈电路故障，使控制电路能够正常工作，生成准确的 PWM 信号，控制逆变器输出稳定的交流电。
电路板故障维修
- 印刷电路板修复：对于印刷电路板上的线路断裂故障，可使用细导线进行飞线连接修复。首先，使用万用表确定线路断裂的位置，然后选择一根合适粗细的绝缘导线，将导线两端去皮，分别焊接在断裂线路的两端，确保连接牢固，绝缘良好。对于焊点开裂的情况，使用电烙铁重新焊接焊点，添加适量的焊锡，使焊点饱满、牢固。在焊接过程中，要注意控制电烙铁的温度和焊接时间，避免烫伤电路板和周围元器件。如果 PCB 表面发生腐蚀，可使用酒精或专用的电路板清洗剂清洗腐蚀部位，去除腐蚀物，然后检查线路是否有短路或断路情况。对于短路的线路，使用小刀小心地划开短路部分，使其绝缘；对于断路的线路，按照上述飞线方法进行修复。修复完成后，可使用绝缘漆对修复部位进行涂抹，增强线路的绝缘性能和防护能力。
- 电路板上元器件更换：当确定电路板上的元器件故障后，需要更换相应的元器件。对于电阻、电容、二极管等常见元器件，使用万用表准确测量其参数，选择同规格的新元器件进行更换。在更换过程中，使用电烙铁或热风枪将旧元器件拆除，注意避免损坏电路板上的焊盘。安装新元器件时，确保元器件的极性正确（对于有极性的元器件，如电解电容、二极管等），焊接牢固。对于集成电路芯片，由于其引脚众多且间距较小，更换难度较大，需要使用专业的芯片拆卸和焊接工具，如热风枪、BGA 返修台等。在拆卸芯片时，要均匀加热芯片引脚，使其焊点熔化后，小心地将芯片取下。安装新芯片时，要确保芯片的引脚与电路板上的焊盘一一对应，准确放置芯片后，使用热风枪或 BGA 返修台进行焊接，焊接完成后，使用放大镜或显微镜检查引脚是否有虚焊、短路等情况。对于一些复杂的电路板，可能需要借助专业的电路检测设备，如电路板测试仪，对维修后的电路板进行全面检测，确保电路板上的所有电路功能正常。
