普洛菲斯触摸屏闪屏故障维修方法解析：普洛菲斯（Pro-face）作为工业自动化领域知名的人机界面品牌，其触摸屏凭借稳定性、操作性等优势广泛应用于制造业生产线、设备控制系统等场景。然而在长期高负荷运行、环境干扰或物理损耗等因素影响下，闪屏故障成为较为常见的硬件问题，不仅影响操作精度，还可能导致生产数据丢失、设备误触发等严重后果。
一、普洛菲斯触摸屏闪屏硬件故障核心原因分析
（一）电源供电系统故障：闪屏的 “动力源隐患”
电源是触摸屏稳定运行的基础，供电系统异常是导致闪屏的首要硬件原因，占比超过 40%。
- 输入电源电压波动：工业现场电网负载复杂，大功率设备启停、电压不稳等情况会导致输入触摸屏的电压偏离额定范围（普洛菲斯主流型号额定输入电压多为 DC24V±10%）。当电压低于 19.2V 或高于 26.4V 时，电源模块无法稳定输出 3.3V、5V 等核心工作电压，导致主板、显示面板供电不足，出现间歇性闪屏、暗屏后恢复等现象。
- 电源模块损坏：电源模块内部的整流桥、滤波电容、稳压芯片等元器件长期工作在高温、高电压环境下，易出现老化、击穿故障。例如，滤波电容鼓包会导致输出电压纹波过大，稳压芯片（如 LM1117 系列）损坏会造成输出电压骤升骤降，直接引发屏幕高频闪烁，部分型号还会伴随电源指示灯闪烁。
- 电源线缆及接头问题：工业现场的电源线缆若未采用屏蔽线，或长期拖拽、弯折导致内部铜芯断裂、氧化，会造成供电回路接触不良；电源接头松动、氧化生锈，会导致电流传输不稳定，形成 “接触电阻”，引发电压跌落，表现为屏幕闪烁随设备振动加剧。
（二）显示面板及背光系统故障：闪屏的 “视觉核心问题”
显示面板是触摸屏的核心输出部件，其故障直接导致闪屏，且多为硬件损坏类问题。
- 液晶面板老化或损坏：普洛菲斯触摸屏采用的 TFT 液晶面板有一定使用寿命，长期高温、强光照射会导致液晶分子活性下降，出现 “残影闪烁”；若设备受到撞击、振动，可能导致液晶面板内部的像素驱动 IC 损坏或排线断裂，表现为局部闪烁、全屏间歇性黑屏后闪烁。
- 背光系统故障：触摸屏的背光多采用 LED 灯带或 CCFL 冷阴极荧光管，其中 LED 灯带老化、个别 LED 灯珠烧毁，会导致屏幕亮度不均、局部闪烁；CCFL 灯管寿命到期（通常为 2-3 万小时）会出现闪烁、亮度逐渐变暗，且启动时闪烁更明显。此外，背光驱动板故障（如驱动芯片损坏、滤波电容失效）会导致背光供电不稳定，引发屏幕整体闪烁。
- 面板排线接触不良：显示面板与主板连接的排线（LVDS 线、TTL 线）若因振动、拆卸不当导致松动，或排线接口氧化、金手指磨损，会造成信号传输中断或失真，表现为屏幕闪烁、花屏与闪屏交替出现。
（三）主板及核心元器件故障：闪屏的 “控制中枢隐患”
主板是触摸屏的控制核心，其上的核心元器件故障会导致信号处理异常，引发闪屏。
- 主板电源管理芯片故障：主板上的电源管理芯片（PMIC）负责将电源模块输出的电压转换为 CPU、显存、触控 IC 等部件所需的精准电压，若芯片老化、过热烧毁，会导致核心部件供电不稳定，出现屏幕闪烁、设备频繁重启后闪屏。
- 显存芯片故障：显存芯片用于存储显示数据，若芯片焊接松动（虚焊）、老化或损坏，会导致显示数据传输错误，表现为屏幕闪烁、出现不规则彩条闪烁。普洛菲斯部分早期型号（如 GP2500 系列）因显存芯片散热设计不足，长期运行后易出现虚焊故障。
- 触控 IC 与显示控制 IC 故障：触控 IC 负责处理触摸信号，显示控制 IC 负责驱动显示面板，若其中任一 IC 损坏、引脚氧化，会导致信号冲突或驱动异常，引发闪屏。例如，显示控制 IC 故障可能导致屏幕刷新率异常（低于 60Hz），出现肉眼可见的闪烁。
（四）接口与连接部件故障：闪屏的 “信号传输障碍”
触摸屏与外部设备的接口及内部连接部件故障，会导致信号或供电传输异常，间接引发闪屏。
- 外部接口故障：普洛菲斯触摸屏的 RS232、RS485、以太网等接口若长期插拔、接触不良，或接口芯片损坏，会导致与 PLC、工控机等外部设备的通信异常，部分情况下会触发屏幕闪烁（如通信中断时的报警闪屏）；此外，USB 接口故障若导致触摸驱动异常，也可能伴随闪屏现象。
- 内部连接部件损坏：除面板排线外，主板与电源模块的连接线、接地线路等若出现断裂、短路，会导致供电或信号传输故障。例如，接地线路接触不良会造成静电干扰，引发屏幕高频闪烁，且闪烁频率随环境静电变化。
（五）环境因素引发的硬件隐性故障
工业现场的恶劣环境会加速硬件老化，诱发隐性故障，导致闪屏。
- 温度与湿度影响：普洛菲斯触摸屏的工作环境温度范围通常为 0-50℃，若长期处于高温（超过 60℃）环境，会导致电容、电阻等元器件参数漂移，电源模块过热保护频繁触发，引发闪屏；湿度超过 85%（无凝露）时，会导致电路板氧化、短路，间接引发闪屏。
- 电磁干扰：工业现场的变频器、电机、继电器等设备会产生强电磁辐射，若触摸屏未做好电磁屏蔽（如屏蔽壳接地不良、电缆未采用屏蔽线），电磁干扰会侵入显示信号回路，导致屏幕闪烁、信号失真。
- 粉尘与腐蚀：粉尘较多的环境（如水泥生产、矿山设备）中，粉尘会进入触摸屏内部，覆盖在电路板、接口上，导致散热不良、接触不良；腐蚀性气体（如化工车间）会加速元器件引脚氧化、电路板腐蚀，诱发闪屏故障。
二、普洛菲斯触摸屏闪屏硬件故障维修方法
（一）维修前准备：安全与工具保障
- 安全规范：维修前必须切断触摸屏及相关设备的电源，等待电容放电（至少 5 分钟），避免触电；佩戴防静电手环，防止静电损坏主板元器件；工作环境需保持干燥、清洁，远离易燃易爆物品。
- 工具准备：必备工具包括万用表（测量电压、电阻）、示波器（检测电压纹波、信号波形）、热风枪（焊接元器件）、电烙铁（点焊排线、引脚）、螺丝刀套装（拆卸设备）、排线清洁工具（酒精、无尘布、金手指清洁剂）、替换用元器件（电源模块、电容、LED 灯带、排线等，需匹配普洛菲斯对应型号）。
- 资料准备：查阅普洛菲斯触摸屏对应型号的硬件手册、电路图，明确电源参数、接口定义、元器件位置，避免维修误操作。
（二）分步排查与维修：从简单到复杂
1. 电源系统故障排查与维修
（1）输入电压检测：用万用表测量触摸屏电源输入端的电压，对比额定电压（如 DC24V），若电压波动超过 ±10%，需检查外部电网、电源适配器是否故障。若为电源适配器故障，直接更换同规格适配器（注意电流参数一致）；若为电网波动，需加装稳压电源或 UPS 不间断电源。
（2）电源模块检测：拆开触摸屏外壳，测量电源模块输出端的电压（如 3.3V、5V），用示波器观察电压纹波，若纹波大于 100mV，可能是滤波电容故障。检查电源模块上的电容，若出现鼓包、漏液，更换同规格（容量、耐压值一致）的电解电容；若稳压芯片输出电压异常，用热风枪拆下损坏芯片，更换同型号稳压芯片（如 LM1117-3.3），焊接时注意温度控制（避免高温损坏周边元器件）。
（3）电源线缆与接头维修：检查电源线缆是否有破损、断裂，若有破损需更换屏蔽电源线；清理电源接头的氧化层（用酒精擦拭），若接头松动，重新插拔并固定，必要时更换接头端子。
2. 显示面板及背光系统故障排查与维修

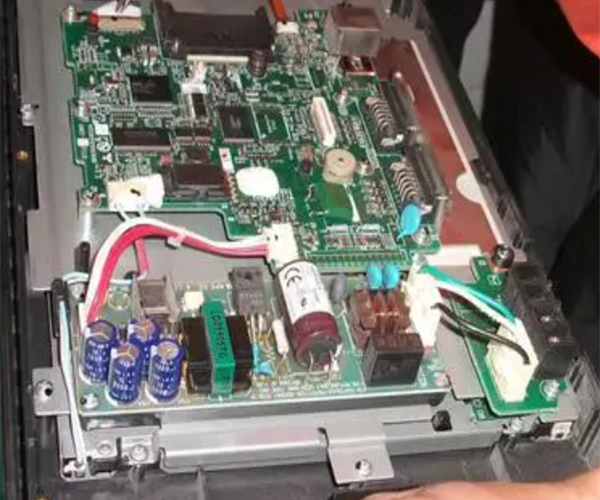

（1）面板排线检查与修复：拆开触摸屏，找到显示面板与主板连接的排线，拔下排线后，用金手指清洁剂擦拭排线接口的金手指，去除氧化层；检查排线是否有折痕、断裂，若排线断裂，更换同型号排线（普洛菲斯原厂排线或兼容排线）；重新插入排线时，确保卡扣固定到位，避免松动。
（2）背光系统维修：开机后观察屏幕亮度，若局部暗区伴随闪烁，可能是 LED 灯珠损坏。拆开背光模组（注意避免损坏液晶面板），用万用表检测 LED 灯带的通断，更换损坏的 LED 灯珠或整个灯带；若为 CCFL 灯管故障，直接更换同规格灯管，并检查背光驱动板的供电电压，若驱动板故障，更换驱动芯片（如 MAX16835）或驱动板。
（3）液晶面板更换：若检测发现液晶面板内部损坏（如像素驱动 IC 烧毁、液晶泄漏），则需更换整个显示面板。选择普洛菲斯原厂面板或兼容面板，更换时注意排线连接方向，避免接反导致二次损坏，更换后开机测试，确保显示正常、无闪烁。
3. 主板及核心元器件故障排查与维修
（1）主板电源管理芯片维修：用万用表测量电源管理芯片的输入、输出电压，若输出电压异常，且排除电源模块故障，可判定芯片损坏。用热风枪（温度设置 350-400℃）拆下损坏芯片，清理焊盘后，焊接同型号芯片，焊接后用万用表复测电压，确保输出稳定。
（2）显存芯片虚焊修复：若屏幕闪烁伴随花屏，可能是显存芯片虚焊。用热风枪对着显存芯片均匀加热（温度 300-320℃），加热过程中观察芯片是否有轻微位移（避免过度加热导致芯片损坏），待焊锡熔化后自然冷却，完成虚焊修复；若芯片老化损坏，更换同规格显存芯片。
（3）触控 IC 与显示控制 IC 维修：检测 IC 的供电电压、引脚电阻，若参数异常，更换同型号 IC。焊接时需注意 IC 的引脚顺序，避免接反，焊接后清理焊盘残留焊锡，防止短路。
4. 接口与连接部件故障排查与维修
（1）外部接口维修：用万用表检测 RS232、以太网等接口的引脚通断，若接口芯片损坏，更换对应接口芯片（如 MAX232 芯片用于 RS232 接口）；清理接口内的粉尘、氧化层，用酒精擦拭接口端子，确保接触良好。
（2）内部连接部件修复：检查主板与电源模块的连接线、接地线路，若线路断裂，重新焊接或更换导线；若接地线路接触不良，加固接地螺丝，确保接地电阻小于 4Ω，减少电磁干扰。
5. 环境因素引发故障的修复与预防
（1）清洁与防护：拆开触摸屏，用无尘布蘸酒精擦拭电路板、接口、显示面板表面的粉尘；若设备处于腐蚀性环境，加装防护外壳，在接口处涂抹防锈剂。
（2）散热优化：若触摸屏因高温导致闪屏，检查散热风扇是否正常工作，更换损坏的风扇；在电路板关键元器件（如电源模块、CPU）上加装散热片，增强散热效果。
（3）电磁屏蔽加强：为触摸屏电缆更换屏蔽线，确保屏蔽层接地良好；在触摸屏外壳接地端子处加固接地线，减少电磁干扰。
（三）维修后测试与验收
- 通电测试：维修完成后，接通电源，观察屏幕是否闪烁，测试显示清晰度、触摸灵敏度，连续运行 2-4 小时，模拟工业现场工作环境，检查是否出现复发性闪屏。
- 参数检测：用万用表测量各输出电压、电流参数，用示波器检测电压纹波、信号波形，确保参数符合普洛菲斯原厂标准。
- 环境模拟测试：在高温（45-50℃）、低温（0-5℃）环境下进行稳定性测试，确保触摸屏在极端环境下无闪屏；模拟设备振动（如用振动台），测试连接部件是否松动，无闪屏故障。
- 验收标准：维修后触摸屏需满足以下要求：屏幕无任何闪烁现象，显示清晰、色彩均匀；触摸响应灵敏，无延迟；连续运行 24 小时无故障；各接口通信正常，与外部设备兼容性良好。
三、总结
普洛菲斯触摸屏闪屏硬件故障的根源主要集中在电源系统、显示面板及背光系统、主板核心元器件、接口连接部件，且与工业现场环境密切相关。维修时需遵循 “先排查简单故障，后处理复杂问题” 的原则，从电源、排线等易排查部位入手，借助专业工具精准定位故障点，采用规范的维修操作更换损坏元器件、修复连接部件。同时，维修后需进行严格的测试与验收，并针对环境因素采取防护措施，确保触摸屏长期稳定运行。
