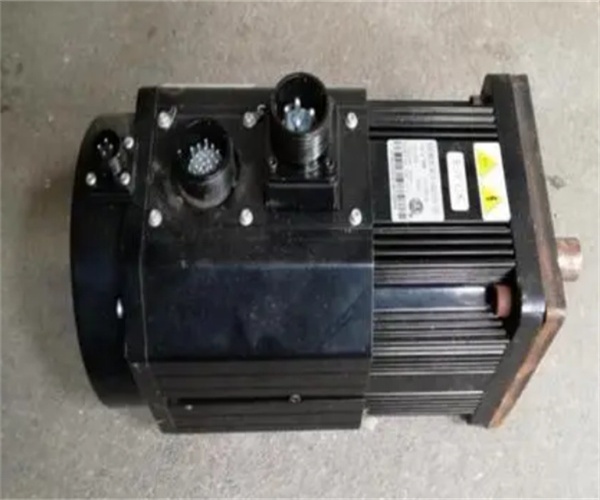

海德汉伺服电机有异响故障维修小贴士：海德汉（HEIDENHAIN）伺服电机凭借高精度、高响应性、高稳定性的核心优势，广泛应用于数控机床、工业机器人、精密测量设备等高端自动化领域，是实现精密定位、高速运转的核心执行部件。异响是海德汉伺服电机最常见的硬件故障之一，不同异响类型（如金属摩擦声、嗡嗡声、高频啸叫声、周期性咔嗒声）对应不同硬件故障，常伴随电机震动、转速不稳、扭矩不足，甚至触发驱动器报警（如E210、E345、F701等），若不及时处理，会加剧部件磨损，导致电机精度下降、使用寿命缩短，甚至引发整个设备停机，造成经济损失。
一、海德汉伺服电机有异响的核心硬件故障原因
海德汉伺服电机结构精密，内部集成定子、转子、轴承、编码器、制动装置等核心硬件，异响的产生本质是硬件磨损、装配偏差、接触不良或部件损坏导致的机械摩擦、电磁干扰或振动传导异常。结合其产品特性（如精密角接触球轴承、高精度编码器配置）及工业现场使用环境，核心硬件故障原因主要分为五大类，明确排除软件层面故障，聚焦硬件本身的损坏与异常，贴合海德汉伺服电机全系列机型的结构特点。
（一）轴承系统故障，机械摩擦异响（最常见诱因）
轴承是海德汉伺服电机旋转部件的核心支撑，承担着转子的径向与轴向载荷，其状态直接决定电机运行的平稳性，轴承系统故障引发的异响占所有硬件异响的60%以上。一是轴承磨损与损坏，长期高速运转、润滑不足，或异物（粉尘、金属碎屑）侵入轴承内部，会导致轴承滚道、滚珠磨损、剥落，甚至出现滚珠碎裂、保持架变形，运行时产生明显的金属摩擦声、沙沙声，转速越高异响越明显，严重时伴随电机震动加剧，部分场景会出现轴承温度骤升；海德汉伺服电机标配的精密角接触球轴承对安装同轴度极为敏感，0.02mm的轴向偏移即可诱发滚道微滑移噪声，加速轴承磨损。二是润滑不良，轴承内部润滑脂干涸、变质，或润滑脂加注不足、加注过多，会导致轴承内部部件摩擦阻力增大，运行时产生均匀的嗡嗡声或摩擦声，尤其在电机启动初期，异响更为明显，长期润滑不良会直接导致轴承卡死、烧毁；夏季高温高湿环境会加速润滑脂氧化，导致轴承早期微剥落，这也是轴承异响的常见诱因之一。三是轴承装配偏差，维修或安装时，轴承装配过紧、过松，或轴承与轴、轴承座配合间隙异常，会导致轴承运行时受力不均，产生周期性异响，同时伴随轴承发热，这类故障多源于装配操作不规范。
（二）转子与定子故障，电磁或机械干涉异响

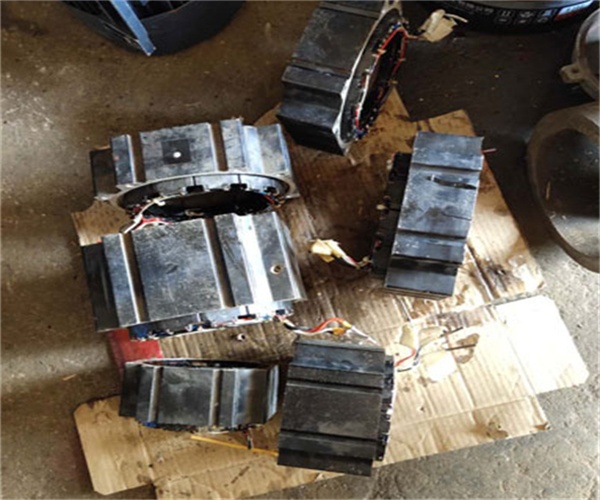

转子与定子是电机实现能量转换的核心部件，二者出现故障会导致电磁异常或机械干涉，引发异响，这类异响多与电机运行电流相关。一是转子故障，转子铁芯松动、转子绕组短路或断路，会导致转子磁场畸变，运行时产生电磁啸叫声（高频、尖锐），同时伴随电机震动、转速不稳、扭矩下降，用万用表检测可发现电流异常；转子不平衡，会导致电机高速运转时产生周期性震动和低频嗡鸣，异响随转速升高而加剧，多源于转子磨损、积尘不均或平衡块脱落，通过振动频谱扫描可精准定位故障。二是定子故障，定子绕组绝缘层老化、破损，导致匝间短路，会破坏磁势对称性，使气隙磁场畸变，激发出特定阶次的电磁啸叫（典型频率为基频6倍），同时伴随定子发热，严重时会触发过流报警；定子铁芯松动、变形，会导致运行时产生机械振动和异响，与轴承异响的区别在于，切断电源后异响立即消失（无惯性摩擦声）。三是气隙异常，转子与定子之间的气隙不均匀，或有异物（金属碎屑、粉尘）进入气隙，会导致运行时产生周期性的“咔嗒”声或摩擦声，气隙偏差过大还会加剧电磁噪音，多源于电机装配偏差或长期震动导致的部件移位。
（三）编码器故障，定位异常引发异响
海德汉伺服电机配套高精度编码器（光电编码器、磁编码器），负责反馈电机转速和位置信号，编码器故障会导致电机定位异常、转速波动，进而引发异响，这类异响多伴随驱动器报警。一是编码器机械故障，编码器外壳破损、内部光栅盘磨损、污染，或编码器轴与电机轴连接松动、偏移，会导致编码器信号失真，电机运行时转速波动，产生高频啸叫声，同时驱动器可能报出E210（编码器信号丢失）等故障代码；编码器内部轴承损坏，会产生轻微的摩擦声，与电机轴承异响相比，声音更微弱、频率更高，需通过专业设备检测定位。二是编码器电气故障，编码器接线端子松动、氧化，或信号线破损、短路，会导致信号传输中断或失真，电机无法精准定位，出现转速忽快忽慢，引发震动和异响；编码器电源故障（如供电电压不稳），会导致编码器工作异常，间接引发电机运行异响，这类故障多源于接线接触不良或电源干扰。
（四）制动装置故障，机械卡滞异响
带制动功能的海德汉伺服电机，制动装置（电磁制动器、刹车片）故障会导致机械卡滞，引发异响，尤其在电机启动、停止时，异响更为明显。一是刹车片磨损、老化，刹车片磨损过度、表面碳化，或刹车片与制动盘间隙异常，会导致制动时产生尖锐的摩擦声，甚至制动后无法完全脱开，电机运行时持续摩擦，产生持续性异响，同时伴随电机发热、扭矩不足；刹车片脱落、损坏，会导致制动卡滞，运行时产生金属撞击声，严重时会导致电机无法正常运转。二是电磁制动器故障，电磁制动器线圈烧毁、励磁不足，会导致制动装置无法正常脱开，刹车片与制动盘持续摩擦，产生摩擦声；制动器弹簧疲劳、变形，会导致制动间隙异常，引发异响，同时制动效果下降，电机停机后无法稳定定位。
二、海德汉伺服电机有异响硬件故障维修方法
维修需遵循“先听声辨故障、再排查定点位、后维修保精度”的原则，优先排查易处理的安装、连接、润滑等问题，再针对轴承、编码器、定子转子等精密部件进行检修，维修前必须做好安全防护，避免二次损坏设备或引发人身安全事故，全程贴合海德汉伺服电机的精密结构特点，确保维修后电机精度和稳定性达标。
（一）故障排查步骤（精准定位硬件故障点）
1. 异响初步判断：启动电机，仔细聆听异响类型（摩擦声、嗡嗡声、啸叫声、撞击声）、频率（与转速是否相关），观察电机震动、温度、转速是否异常，结合驱动器报警代码（如E210、F701），初步判断故障方向；切断电源，手动转动电机轴，感受是否有卡滞、摩擦阻力，判断是否为机械故障（如轴承、制动装置故障）。2. 安全准备：切断电机所有供电电源，断开与驱动器、负载的连接，等待电机完全冷却，穿戴绝缘手套、使用专用绝缘工具，做好静电防护（佩戴防静电手环），避免静电损坏编码器、绕组等精密部件；对于带制动功能的电机，需先释放制动装置，避免拆卸时卡滞。3. 安装与连接排查：检查电机底座固定螺栓，查看是否松动、底座是否变形，重新紧固螺栓，调整电机安装水平；检查电机与负载、联轴器的连接，查看联轴器是否磨损、连接是否松动，调整同轴度（偏差≤0.02mm），紧固连接螺栓；检查电机接线端子，查看是否松动、氧化，清洁端子并重新紧固。4. 轴承系统排查：观察电机轴承端盖是否有发热、漏油痕迹，拆卸轴承端盖，检查轴承润滑情况，查看润滑脂是否干涸、变质，有无异物侵入；用专用工具拆卸轴承，检查滚道、滚珠是否磨损、剥落，用千分尺测量轴承间隙，判断是否超标；观察轴承保持架是否变形、损坏，初步判断轴承故障程度。5. 转子与定子排查：用万用表测量定子绕组电阻、绝缘电阻，判断是否存在匝间短路、绝缘损坏；检查转子铁芯是否松动、积尘，查看转子绕组是否有破损、烧焦痕迹；用专用仪器检测转子平衡度，排查转子不平衡问题；检查转子与定子之间的气隙，查看是否均匀，有无异物侵入。6. 编码器与制动装置排查：检查编码器外壳是否破损、接线是否完好，重新插拔编码器信号线，清洁编码器接口；用专用诊断软件读取编码器信号，判断是否存在信号失真、丢失问题；对于带制动功能的电机，检查刹车片磨损情况、制动间隙，测试电磁制动器是否能正常脱开、吸合，排查制动线圈是否完好。7. 替换法排查：对于无法精准定位的故障，采用“替换法”，优先替换同型号原厂轴承、编码器等易损部件，若异响消失，说明故障源于该部件；再逐步排查定子、转子、制动装置等核心部件，确保排查精准。
（二）具体维修操作（分故障类型落地）
1. 轴承系统故障维修：若轴承磨损、剥落、滚珠碎裂，更换同型号海德汉原厂精密轴承（优先选用角接触球轴承，匹配电机转速和载荷），安装时确保装配间隙合理，避免过紧或过松，涂抹专用润滑脂（推荐KLUBER ISOFLEX NCA82型号），加注量为轴承内部空间的1/3-1/2；若润滑不良，清理轴承内部旧润滑脂，加注新的专用润滑脂，确保润滑均匀；若轴承装配偏差，重新拆卸轴承，调整装配位置，校准轴承与轴、轴承座的配合间隙，紧固轴承端盖，确保轴承运行顺畅；若有异物侵入，清理轴承及轴承座内部异物，做好密封防护，避免再次侵入。2. 转子与定子故障维修：若转子绕组短路、断路，修复或重新绕制绕组，焊接时控制温度，避免损坏转子铁芯，修复后进行绝缘测试（绝缘电阻≥100MΩ@500VDC）；若转子不平衡，对转子进行动平衡测试，调整配重块，消除不平衡振动（动平衡残余量≤0.1g·mm）；若定子绕组匝间短路、绝缘损坏，更换定子绕组或修复绝缘层，测试绕组电阻，确保符合标准；若定子铁芯松动，紧固铁芯螺栓，清理铁芯表面积尘、锈蚀；若气隙异常，调整转子位置，确保气隙均匀，清理气隙内的异物，修复后测试电机运行状态。3. 编码器故障维修：若编码器光栅盘磨损、污染，清洁光栅盘（用专用清洁剂），若磨损严重，更换同型号原厂编码器；若编码器轴连接松动、偏移，重新紧固连接，校准编码器与电机轴的同轴度；若编码器接线端子松动、氧化，清洁端子并重新紧固，更换破损的信号线；若编码器电源故障，检查供电电压，排查电源干扰，确保供电稳定；若编码器内部轴承损坏，更换编码器，安装后重新校准零点（编码器零点偏移≤0.005°），确保信号传输正常。4. 制动装置故障维修：若刹车片磨损、老化，更换同型号原厂刹车片，调整刹车片与制动盘的间隙（0.2-0.5mm），确保制动灵活、脱开彻底；若刹车片脱落、损坏，更换刹车片并紧固，测试制动效果；若电磁制动器线圈烧毁，更换线圈，检查励磁电压，确保符合要求；若制动器弹簧疲劳、变形，更换弹簧，调整制动间隙，确保制动装置工作正常，避免卡滞。5. 安装、连接与环境因素故障维修：若安装偏差，重新安装电机，紧固底座螺栓，用水平仪、百分表校准电机水平和同轴度，确保安装牢固、无共振；若连接部件故障，更换磨损的联轴器，重新紧固连接螺栓，调整电机与负载的同轴度；若环境因素导致的异响，清理电机表面及内部粉尘、杂质，用酒精清洁轴承、端子等部件，去除腐蚀痕迹；做好密封防护，加装防尘、防潮、防腐罩，避免切削液、腐蚀性气体侵入；优化安装环境，远离高温、高湿、强干扰区域，确保电机通风良好，避免过热。
（三）维修注意事项
1. 维修全程需严格遵守安全操作规范，断电后确认无残留电压，穿戴绝缘防护用品，使用专用工具，避免触电或损坏精密部件；拆卸电机时，做好部件标记，避免装配混乱，尤其注意编码器、轴承等精密部件的拆卸顺序，避免碰撞、划伤。2. 更换配件时，必须选用海德汉原厂同型号、同规格产品，尤其是轴承、编码器、定子绕组等核心部件，非原厂配件易导致精度下降、兼容性差，甚至引发二次故障；轴承、编码器等精密部件，需妥善存放，避免受潮、污染。3. 轴承装配、编码器校准需严格遵循操作规范，轴承装配时避免用力过猛，采用专用压装工具，润滑脂加注量需适中；编码器校准需使用专用诊断软件，确保零点精准，信号传输正常，校准后保存参数。4. 维修完成后，需进行综合测试，包括空载运行测试、负载运行测试，聆听是否有异响，测量电机转速、电流、温度，检查编码器信号、制动效果，确保电机运行平稳、精度达标；测试合格后，方可投入使用。
三、总结
海德汉伺服电机有异响的硬件故障，核心源于轴承系统故障、转子与定子异常、编码器故障、制动装置故障及安装连接、环境因素五大类，其中轴承磨损、润滑不良、安装同轴度偏差是现场最常见诱因。维修时需先通过异响类型、运行状态初步判断故障方向，再通过规范排查精准定位故障点，遵循“先简单后复杂”的原则，优先处理易修复的润滑、安装、连接问题，再检修精密核心部件。海德汉伺服电机精度要求极高，维修时需注重操作规范，优先选用原厂配件，做好精密部件的保护与校准，避免二次损坏。日常规范安装、定期维护、优化运行环境，可有效降低异响故障发生率，延长电机使用寿命，保障高端自动化设备的精密运行，减少生产停机损失。
