安森美射频电源烧毁故障维修服务周到：安森美（ON Semiconductor）射频电源作为高端功率电子设备，凭借高效率、高稳定性、高射频纯度的优势，广泛应用于半导体制造、等离子体处理、射频加热、通信测试、医疗设备等领域，核心承担射频能量的产生、调节与输出任务。射频电源烧毁是最严重的硬件故障，表现为设备通电后无响应、指示灯不亮、有烧焦异味、外壳发烫，甚至出现冒烟、火花等现象，不仅直接导致设备停机，还可能损坏下游负载（如等离子体发生器、射频放大器），造成严重的经济损失。
一、核心硬件故障原因（按故障概率排序，精准定位）
安森美射频电源烧毁的核心硬件原因，本质是电路过载、元件老化、电压异常或散热失效，导致内部功率元件、控制芯片等核心部件击穿、短路，进而引发连锁烧毁。结合现场故障统计及安森美射频电源的结构特性，功率模块烧毁、整流滤波模块故障、控制模块损坏、散热系统失效、供电系统异常五大类故障占比合计达99%，具体分类说明，结合故障现象与安森美电源常见损坏特征，辅助快速定位，兼顾不同型号的共性故障。
（一）功率模块烧毁（最常见，占比42%）
功率模块是安森美射频电源的核心能量转换部件，主要由MOSFET、IGBT功率管、射频功放管组成，负责将直流电能转换为高频射频能量，其工作电流、功率密度大，是最易烧毁的部件。常见情况包括：一是过载烧毁，下游负载（如等离子体负载）短路、阻抗不匹配，导致功率模块输出电流急剧增大，超出额定承受范围，元件温度瞬间升高，引发击穿烧毁，表现为设备冒烟、有烧焦味，断电后测量功率管阻值为零（短路），这也是工业现场最高发的烧毁原因；二是驱动电路故障，驱动芯片（如IR2110）损坏、驱动电阻开路或短路，导致功率管导通、截止异常，产生过电流，进而烧毁功率模块，表现为功率管局部烧焦，驱动芯片外观发黑；三是元件老化，长期高负荷运行导致功率管、功放管内部性能衰减，漏电流增大，最终击穿烧毁，表现为设备运行中突然停机、冒烟，无明显外力诱因；四是静电损坏，维修或安装时未做好防静电防护，静电击穿功率管栅极，导致功率模块短路烧毁，此类故障多发生在维修后首次开机时。
（二）整流滤波模块故障（占比25%）
整流滤波模块负责将市电交流电能转换为稳定的直流电能，为功率模块、控制模块提供动力，其故障会导致直流电压异常，引发后端部件烧毁。常见情况包括：一是整流桥击穿，整流桥（多为四脚全桥）内部二极管损坏、短路，导致交流电能无法正常整流，直流母线电压异常升高或短路，烧毁后续功率模块、控制芯片，表现为整流桥外观发黑、引脚烧蚀，断电后测量阻值为零；二是滤波电容老化、鼓包，主滤波电容（直流母线处）长期使用后电解液干涸、容量衰减，或因电压过高导致鼓包、漏液，无法稳定直流电压，产生纹波干扰，引发功率模块过热烧毁，表现为电容外壳鼓包、漏液，设备运行中有异响；三是保险丝熔断，输入侧保险丝因过载、短路烧毁，若未及时排查故障直接更换，会导致整流滤波模块进一步损坏，甚至引发连锁烧毁，此类故障多伴随电源无响应、指示灯不亮的现象。
（三）控制模块损坏（占比12%）
控制模块是安森美射频电源的“大脑”，由主控芯片、采样电阻、保护电路组成，负责控制功率输出、监测运行状态，其损坏会导致电路失控，引发烧毁故障。常见情况包括：一是主控芯片烧毁，市电浪涌、静电干扰或后端短路导致主控芯片击穿，无法输出控制信号，功率模块失控，出现过电流、过电压，进而引发连锁烧毁，表现为芯片外观发黑、引脚脱落，设备无任何响应；二是采样电阻损坏，采样电阻（通常0.1Ω/5W）因电流过大烧毁，导致控制模块无法监测输出电流、电压，无法触发保护机制，功率模块持续过载烧毁，表现为电阻烧断、外观碳化；三是保护电路失效，过压、过流保护元件（如稳压管、三极管）损坏，无法在电路异常时切断电源，导致故障扩大，引发电源整体烧毁，表现为保护元件炸裂，设备冒烟、有焦糊味。

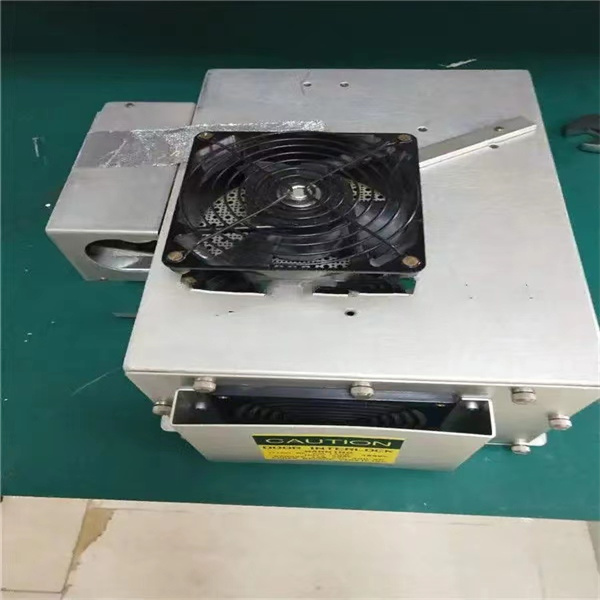

（四）散热系统失效（占比10%）
安森美射频电源工作时会产生大量热量，尤其是功率模块、射频放大模块，散热系统失效会导致元件温度急剧升高，超过额定耐受温度，引发击穿烧毁。常见情况包括：一是散热风扇损坏，风扇轴承磨损、供电异常或积灰堵塞，导致转速下降甚至停转，热量无法及时散发，表现为风扇不转、设备外壳异常发烫，最终烧毁功率模块；二是散热片老化、接触不良，铝制散热片氧化或硅脂干涸，热阻增加，功率模块热量无法传导，导致局部过热烧毁，表现为散热片发黑、功率模块与散热片接触处有焦痕；三是设备间距过小、通风口遮挡，导致环境散热不良，加剧内部元件过热，长期运行后引发烧毁故障，此类故障多发生在设备密集排列的生产现场。
（五）供电系统异常（占比10%）
供电系统异常是引发射频电源烧毁的外部诱因，直接导致内部电路电压、电流异常，损坏核心部件。常见情况包括：一是市电异常，市电浪涌、欠压、缺相或电压波动过大，超出电源额定输入范围，击穿整流滤波模块、功率模块，表现为设备通电瞬间冒烟、火花，多发生在电网不稳定的场景；二是供电线路故障，电源线老化、破损、短路，或接线端子氧化、松动，导致电流异常，引发局部烧毁，表现为线路烧蚀、端子发黑，设备无法通电；三是接地不良，设备外壳、内部电路接地不规范，遭遇雷击或电磁干扰时，产生瞬时高压，烧毁控制模块、功率模块，表现为接地端子烧蚀，内部元件批量损坏；四是外接电源故障，外接UPS、稳压器故障，输出电压异常，导致射频电源内部电路烧毁，此类故障多伴随外接设备同时损坏的现象。
二、针对性维修方法（分故障类型，适配一线运维）
维修前必须确认故障点及根源，选用安森美原厂备件，严格按照安森美射频电源原厂维修手册操作，维修后进行空载、带载测试，确保设备正常运行，无异常发热、无泄漏，杜绝二次故障；精密元件维修需做好静电防护，焊接操作需控制温度，避免损坏周边元件，具体方法按故障类型分类说明。
（一）功率模块烧毁维修
1. 元件拆卸：使用恒温电烙铁（温度控制在350℃）拆卸烧毁的功率模块（MOSFET、IGBT、射频功放管），若焊盘氧化，用松香清洁后再焊接，避免高温损坏周边PCB板；同时拆卸损坏的驱动芯片、驱动电阻，排查驱动电路故障，避免仅更换功率模块后再次烧毁。
2. 备件替换：更换安森美原厂功率模块，确保型号、耐压（≥600V）、电流（≥50A）参数与原部件一致；更换驱动芯片、驱动电阻，选用同规格原厂配件，焊接时对齐引脚，确保焊点饱满、无虚接；若功率模块与散热片接触不良，重新涂抹安森美专用导热硅脂，紧固固定螺丝，确保散热良好。
3. 测试验证：更换后用万用表检测功率管阻值，确认无短路；用示波器检测驱动芯片输出波形，确保波形正常（频率10-50kHz的方波）；空载开机，测量直流母线电压，确保稳定在标称值；带载测试，接入假负载（如10Ω/50W电阻），调节功率旋钮，确保功率连续可调，功率模块温度≤60℃，无异常发热、异响。
（二）整流滤波模块故障维修
1. 整流桥与保险丝维修：更换烧毁的整流桥，选用安森美原厂全桥整流组件，确保额定电流、耐压与原部件匹配；更换熔断的保险丝，选用同规格（如5A/250V）原厂保险丝，更换前必须排查后端短路故障（如功率模块、线路短路），避免再次熔断；焊接整流桥时，做好散热处理，避免高温损坏整流二极管。
2. 滤波电容维修：更换鼓包、漏液、失效的滤波电容，选用同容量、同耐压（≥450V）的高温型（105℃）原厂电容，安装前用无水乙醇清洁电容槽，避免残留杂质导致短路；更换后测量直流母线电压，确保电压稳定，纹波系数符合标准（≤5%），避免纹波干扰后端部件。
（三）控制模块损坏维修
1. 主控芯片与采样电阻维修：更换烧毁的主控芯片，选用安森美原厂主控芯片，焊接时做好静电防护，控制焊接温度，避免芯片击穿；更换烧毁的采样电阻，选用同阻值、同功率的原厂电阻，焊接后测量阻值，确保无虚接、无漂移；检查保护电路中的稳压管、三极管，更换损坏的保护元件，确保保护功能正常。
2. 保护电路修复：排查保护电路线路，修复短路、开路故障，重新焊接松动的引脚；调试保护参数，确保过压、过流保护触发阈值符合安森美原厂标准，避免保护功能失效或误触发；维修后测试控制模块输出信号，确保信号稳定，能正常控制功率模块运行。
（四）散热系统失效维修
1. 散热风扇与散热片维修：更换损坏的散热风扇，选用安森美原厂风扇，确保转速、功率与原部件匹配；清理散热风扇、散热孔内的积灰、异物，用毛刷、吹风机（冷风档）吹扫，确保通风顺畅；更换散热片上干涸的导热硅脂，涂抹适量专用导热硅脂（厚度0.5-1mm），紧固散热片螺丝，确保功率模块与散热片紧密接触，提升散热效率。
2. 环境散热优化：调整设备安装位置，确保设备间距≥30cm，避免通风口遮挡；若现场环境温度过高，加装散热风扇或空调，控制环境温度在15-30℃，避免高温加剧元件老化、烧毁。
（五）供电系统异常维修
1. 市电与线路维修：排查市电供电问题，加装UPS不间断电源，避免市电浪涌、欠压、缺相损坏设备；更换老化、破损的电源线，选用安森美原厂规格电源线，紧固接线端子，用无水乙醇清理端子氧化层，避免接触不良；校正接地线路，确保设备外壳、内部电路接地良好，接地电阻≤4Ω，避免雷击、电磁干扰引发烧毁。
2. 外接设备维修：检查外接UPS、稳压器，若设备故障，维修或更换外接设备，确保输出电压稳定在射频电源额定输入范围；修复或更换损坏的供电接口，校正弯曲引脚，确保接触紧密，避免电力传输异常。
结语：安森美射频电源烧毁的硬件故障，核心集中在功率模块、整流滤波模块、散热系统三大类，控制模块损坏、供电系统异常也会引发连锁烧毁。通过“先外部后内部、先简单后复杂”的排查流程，结合仪器检测与备件代换，可快速定位故障点。维修时做好安全防护、选用原厂备件、规范操作，尤其注重静电防护与焊接温度控制，能有效确保维修质量。
