施耐德UPS电源无输出故障维修方法：施耐德UPS电源作为电力保障系统中的核心设备，广泛应用于数据中心、工业生产、医疗设备等关键领域，其稳定运行直接关乎负载设备的安全与正常工作。在实际使用过程中，无输出故障是较为常见的硬件故障类型，一旦发生可能导致数据丢失、生产中断等严重后果。
一、施耐德UPS电源无输出核心硬件故障原因分析
施耐德UPS电源无输出硬件故障主要集中在输入供电回路、电池组、整流器、逆变器、主控板、输出切换开关等核心部件。不同部件故障的诱因与表现存在差异，具体分析如下：
（一）输入供电回路故障
输入供电回路是UPS获取市电能量的核心路径，该回路故障会导致UPS无法正常接收市电，进而无法输出电能，常见故障点包括输入保险丝熔断、输入滤波板故障、输入继电器故障。
1. 输入保险丝熔断：这是输入回路最常见的故障原因。诱因主要包括：市电电压骤升或浪涌冲击；输入回路存在短路（如滤波电容击穿、整流桥损坏）；UPS内部负载过重。保险丝熔断后，UPS无法获取输入电源，自然无输出，此时面板可能无任何显示。
2. 输入滤波板故障：输入滤波板的作用是滤除市电中的杂波、干扰信号，保护后续电路。若滤波板上的滤波电容击穿、滤波电感开路或焊点虚焊，会导致输入回路断路或短路，UPS无法正常接收市电，出现无输出故障。
3. 输入继电器故障：输入继电器负责控制输入市电的通断，若继电器线圈烧毁、触点氧化或粘连，会导致输入回路无法接通，UPS无法获取市电能量，进而无输出。
（二）电池组故障（针对后备式/在线互动式UPS）
对于后备式和在线互动式UPS，电池组是市电中断时的核心供电来源；即使是在线式UPS，电池组也承担着储能与应急供电的作用。电池组故障会导致UPS在市电正常或中断时均无输出，常见故障点包括电池老化失效、电池连接线松动/氧化、电池单体损坏。
1. 电池老化失效：电池具有一定的使用寿命（一般为3-5年），长期使用后会出现容量衰减、内阻增大等问题，当容量衰减至额定容量的80%以下时，可能无法为UPS提供足够的供电能量，导致UPS无输出。尤其在低温环境下，电池老化速度加快，更容易出现此类故障。
2. 电池连接线松动/氧化：电池组由多个单体电池串联组成，若连接线螺丝松动、接线端子氧化，会导致电池组输出回路接触不良或断路，UPS无法获取电池供电，出现无输出故障。氧化严重时还可能引发局部发热、打火等安全隐患。
3. 电池单体损坏：若电池组中某个单体电池出现短路、开路或容量严重衰减，会导致整个电池组输出电压异常（过低或为0V），UPS无法正常启动，进而无输出。这种情况在长期未维护的电池组中较为常见。
（三）整流器故障（在线式UPS核心故障点）
在线式UPS的整流器负责将输入的交流电转换为直流电，为逆变器供电并为电池组充电。若整流器故障，无法完成交直流转换，逆变器将因无供电来源而无法工作，导致UPS无输出。常见故障点包括整流桥损坏、整流控制电路故障、散热风扇故障导致整流器过热保护。
1. 整流桥损坏：整流桥由多个二极管组成，若二极管击穿、开路或反向漏电，会导致整流器无法正常输出直流电，甚至出现短路故障。诱因主要包括市电浪涌冲击、负载突变、整流桥散热不良等。
2. 整流控制电路故障：整流控制电路负责调节整流器的输出电压与电流，若控制电路中的芯片、电阻、电容等元件损坏，会导致整流器无法正常工作，无直流输出。例如，PWM控制芯片损坏会导致整流桥无法按照正常频率导通与关断，整流器失效。
3. 整流器过热保护：整流器工作过程中会产生热量，若散热风扇损坏、散热片积尘过多或通风不良，会导致整流器温度过高，触发过热保护机制，整流器停止工作，进而导致UPS无输出。
（四）逆变器故障（核心输出部件故障）
逆变器是UPS将直流电转换为交流电（220V/380V，50Hz）的核心部件，无论市电正常与否，逆变器故障都会直接导致UPS无输出。常见故障点包括IGBT模块损坏、逆变器驱动电路故障、逆变器输出滤波电路故障。
1. IGBT模块损坏：IGBT模块是逆变器的核心开关元件，负责将直流电逆变为交流电。若IGBT模块击穿、开路或驱动信号异常，会导致逆变器无法正常输出交流电。诱因主要包括：直流母线电压过高、负载短路、驱动电路故障、IGBT模块散热不良等。IGBT模块损坏是逆变器故障中最常见且维修成本较高的类型。
2. 逆变器驱动电路故障：驱动电路负责为IGBT模块提供驱动信号，控制其导通与关断。若驱动电路中的驱动芯片、光耦、电阻、电容等元件损坏，会导致驱动信号缺失或异常，IGBT模块无法正常工作，逆变器无输出。例如，光耦损坏会导致驱动信号无法传输，IGBT模块处于截止状态，逆变器无法输出电能。
3. 逆变器输出滤波电路故障：输出滤波电路的作用是滤除逆变器输出交流电中的谐波与杂波，保证输出电压的稳定性。若滤波电容击穿、滤波电感开路或焊点虚焊，会导致逆变器输出回路异常，甚至出现短路，触发UPS保护机制，停止输出。
（五）主控板故障（UPS“大脑”故障）

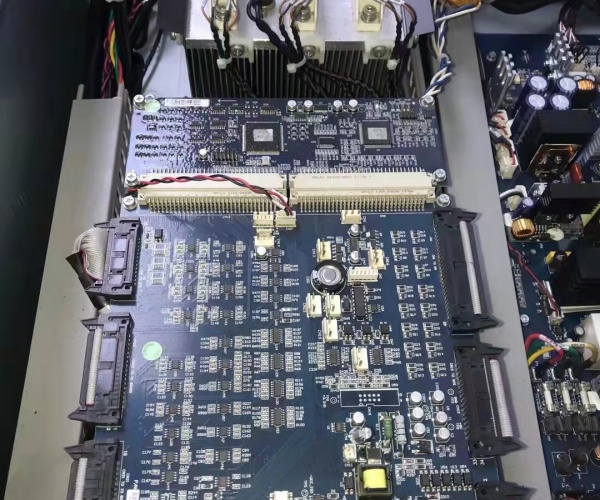

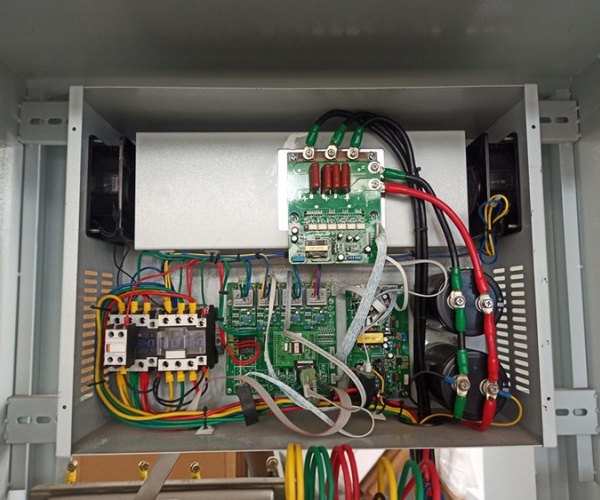

主控板是UPS的控制核心，负责监测输入输出电压、电流、频率，控制整流器、逆变器、切换开关的工作状态，以及处理故障报警等。若主控板故障，UPS将无法正常执行各项控制指令，可能出现无输出、频繁保护等故障。常见故障点包括主控芯片损坏、电源管理芯片故障、接口电路故障、焊点虚焊。
1. 主控芯片损坏：主控芯片是主控板的核心元件，若芯片因电压冲击、静电干扰、散热不良等原因损坏，会导致UPS失去控制功能，无法启动整流器、逆变器，进而无输出。此时UPS面板可能无任何显示，或显示异常故障代码。
2. 电源管理芯片故障：电源管理芯片负责为主控板提供稳定的工作电压（如5V、12V、24V），若芯片损坏，主控板无法获得正常供电，将无法工作，导致UPS无输出。
3. 接口电路故障：主控板通过接口电路与其他部件（如整流器、逆变器、电池组、面板显示屏）进行信号传输，若接口电路中的电阻、电容、光耦等元件损坏，会导致信号传输中断，UPS无法正常协调各部件工作，出现无输出故障。
4. 焊点虚焊：长期使用过程中，UPS内部温度变化、振动等因素可能导致主控板上的焊点出现虚焊，导致电路接触不良，主控板功能异常，进而引发无输出故障。这种故障具有间歇性，排查难度相对较大。
（六）输出切换开关故障
输出切换开关负责将逆变器输出的电能或旁路市电切换至输出端，为负载供电。若切换开关故障，即使整流器、逆变器正常工作，电能也无法传输至输出端，导致UPS无输出。常见故障点包括切换开关触点氧化/粘连、线圈烧毁、机械结构卡滞。
1. 触点氧化/粘连：切换开关触点长期通过大电流，容易出现氧化、烧蚀或粘连现象。触点氧化会导致接触不良，输出电压不稳定或无输出；触点粘连会导致开关无法正常切换，若粘连在断开位置，将直接导致无输出。
2. 线圈烧毁：切换开关的线圈负责驱动触点动作，若线圈因电压异常、过载等原因烧毁，会导致开关无法动作，触点无法闭合，输出回路断路，UPS无输出。
3. 机械结构卡滞：切换开关的机械传动部件若因磨损、灰尘堆积、润滑不良等原因出现卡滞，会导致触点无法正常闭合，输出回路无法接通，进而无输出。
二、施耐德UPS电源无输出硬件故障维修方法
针对上述不同硬件故障类型，需结合故障特征与检测结果，采取针对性的维修方法。维修过程中需遵循“先易后难、先外后内”的原则，逐步排查故障点，确保维修效率与安全性。
（一）输入供电回路故障维修
1. 输入保险丝熔断维修：首先断开所有电源，拆除UPS输入端子盖，找到输入保险丝（一般位于输入滤波板或主控板上），通过万用表电阻档测量保险丝是否熔断（熔断时电阻为无穷大）。若熔断，需先排查保险丝熔断的根本原因（如整流桥损坏、滤波电容击穿等），避免更换后再次熔断。排查方法：用万用表测量输入滤波板上的滤波电容两端电阻，若电阻为0Ω，说明电容击穿；测量整流桥各二极管的正向、反向电阻，若正向电阻无穷大或反向电阻为0Ω，说明二极管损坏。排除故障后，更换与原规格一致的保险丝（注意额定电压、额定电流参数），重新安装牢固。
2. 输入滤波板故障维修：拆除输入滤波板，用万用表逐一检测滤波电容、滤波电感、电阻等元件。若滤波电容鼓包、漏液或击穿，更换同规格的电容（注意电容的容量、耐压值）；若滤波电感开路，检查电感线圈是否烧断，若烧断则更换同型号电感；若发现焊点虚焊，用电烙铁重新焊接，确保焊点牢固。维修完成后，将滤波板重新安装到位，连接好线路。
3. 输入继电器故障维修：用万用表测量继电器线圈电阻，若电阻为无穷大，说明线圈烧毁，需更换同型号继电器；若线圈电阻正常，检查触点是否氧化、粘连，可通过砂纸打磨触点氧化层，若触点粘连无法分离，则直接更换继电器。更换后，测试继电器动作是否正常，确保输入回路能够正常通断。
（二）电池组故障维修
1. 电池老化失效维修：首先测量电池组的总输出电压，若电压远低于额定电压（如12V单体电池组成的电池组，额定电压为48V，若测量值低于40V），且断开负载后电压无明显回升，说明电池组老化失效。此时需整体更换电池组，选择与UPS型号匹配的施耐德原装电池（注意电池的电压、容量、品牌），更换过程中需注意正负极连接正确，避免短路；更换后，对电池组进行充放电测试，确保电池组正常工作。
2. 电池连接线松动/氧化维修：检查电池组的连接线、接线端子，若发现螺丝松动，用螺丝刀拧紧；若接线端子氧化，用砂纸打磨氧化层，再涂抹少量导电膏，增强接触导电性。对于损坏的连接线，更换同规格的导线，重新连接牢固，确保电池组输出回路通畅。
3. 电池单体损坏维修：用万用表逐一测量电池组中每个单体电池的电压，若某个单体电池电压为0V或远低于额定电压（如12V单体电池电压低于10V），说明该单体电池损坏。若电池组仍在保质期内，可联系施耐德售后更换单个单体电池；若电池组已过保，建议整体更换，避免因单个电池损坏影响整个电池组的性能。更换单体电池时，需选择与原电池规格一致的产品，更换后重新连接电池组，测试总电压是否正常。
（三）整流器故障维修
1. 整流桥损坏维修：拆除整流器模块，用万用表二极管档测量整流桥中每个二极管的正向、反向电阻。正常二极管正向电阻较小（约几百Ω），反向电阻无穷大；若测量结果异常，说明二极管损坏。更换整流桥时，需选择与原型号一致的产品（注意额定电流、额定电压参数），更换过程中注意散热片的安装，确保散热良好；更换后，测量整流器输出端的直流电压，确认是否符合设计要求（如在线式UPS整流器输出直流电压一般为380V左右）。
2. 整流控制电路故障维修：拆除整流控制板，用万用表检测控制电路中的芯片、电阻、电容、光耦等元件。若发现芯片引脚氧化、虚焊，用电烙铁重新焊接；若芯片损坏，更换同型号芯片（注意芯片的型号、封装）；若电阻烧毁、电容鼓包，更换同规格的电阻、电容。维修完成后，将控制板重新安装到位，测试整流器是否能够正常输出稳定的直流电。
3. 整流器过热保护维修：检查整流器的散热风扇是否正常转动，若风扇不转，测量风扇电机电阻，若电阻无穷大，说明风扇烧毁，更换同型号散热风扇；若风扇转动正常，检查散热片是否积尘过多，用压缩空气或毛刷清理散热片灰尘，确保通风通畅。同时检查整流器的散热风道，避免风道堵塞。清理或更换后，测试整流器工作温度，确保无过热保护现象。
（四）逆变器故障维修
1. IGBT模块损坏维修：首先断开电源，拆除逆变器模块，用万用表二极管档测量IGBT模块的集电极（C）、发射极（E）、栅极（G）之间的电阻。正常情况下，C-E之间正向、反向电阻均为无穷大，G-C、G-E之间电阻无穷大；若测量结果异常（如C-E之间电阻为0Ω），说明IGBT模块损坏。更换IGBT模块时，需选择与原型号一致的产品（注意额定电流、额定电压、封装），更换过程中注意模块的散热片安装，涂抹导热硅脂，确保散热良好；同时检查IGBT模块的驱动电路，避免驱动电路故障导致新模块再次损坏。更换后，用示波器测量IGBT模块的驱动信号，确保信号正常，再测试逆变器输出电压是否稳定。
2. 逆变器驱动电路故障维修：拆除逆变器驱动板，用万用表检测驱动芯片、光耦、电阻、电容等元件。若驱动芯片损坏，更换同型号芯片；若光耦损坏，更换同型号光耦；若电阻烧毁、电容鼓包，更换同规格的电阻、电容。维修过程中，需特别注意驱动电路的供电电压是否正常，若供电电压异常，需排查电源管理电路。维修完成后，用示波器测量驱动电路输出的驱动信号，确保信号幅度、频率符合要求。
3. 逆变器输出滤波电路故障维修：拆除逆变器输出滤波板，用万用表检测滤波电容、滤波电感、电阻等元件。若滤波电容击穿、鼓包，更换同规格的电容；若滤波电感开路，更换同型号电感；若发现焊点虚焊，用电烙铁重新焊接。维修完成后，测量滤波板输出端的电压波形，确保波形平稳，无明显谐波干扰。
（五）主控板故障维修
1. 主控芯片损坏维修：主控芯片损坏维修难度较大，若具备芯片焊接条件，可更换同型号主控芯片；若不具备条件，建议直接更换主控板（施耐德原装主控板）。更换主控芯片时，需使用热风枪、电烙铁等专业工具，严格控制焊接温度与时间，避免损坏其他元件。更换后，需对主控板进行初始化设置，按照设备手册配置相关参数（如输入电压范围、输出电压、频率等）。
2. 电源管理芯片故障维修：用万用表测量电源管理芯片的输入、输出电压，若输出电压异常（如无5V、12V输出），说明芯片损坏，更换同型号电源管理芯片。同时检查芯片的外围元件（如输入滤波电容、输出滤波电容、限流电阻），若外围元件损坏，需一并更换。更换后，测量输出电压，确保电压稳定。
3. 接口电路故障维修：用万用表检测接口电路中的电阻、电容、光耦等元件，若元件损坏，更换同型号元件；若接口端子氧化、松动，清理氧化层或更换端子。维修完成后，测试接口电路的信号传输是否正常，确保主控板能够与其他部件正常通信。
4. 焊点虚焊维修：将主控板取出，用放大镜仔细检查板上的焊点，若发现焊点发白、开裂或存在空隙，说明存在虚焊。用电烙铁重新焊接虚焊的焊点，焊接时需注意避免焊锡过多或过少，确保焊点牢固。焊接完成后，将主控板重新安装到位，测试UPS是否正常工作。
（六）输出切换开关故障维修
1. 触点氧化/粘连维修：拆除输出切换开关，用砂纸打磨触点氧化层，清理触点表面的杂物，若触点烧蚀严重，无法修复，则更换同型号切换开关。打磨完成后，涂抹少量触点润滑脂，增强触点导电性与耐磨性。重新安装开关，测试触点接触是否良好，输出电压是否稳定。
2. 线圈烧毁维修：用万用表测量切换开关线圈电阻，若电阻为无穷大，说明线圈烧毁，更换同型号切换开关。更换时，注意线圈的供电电压与原开关一致，避免因电压不匹配导致新开关损坏。重新安装后，测试开关动作是否灵活，线圈是否正常发热。
3. 机械结构卡滞维修：拆除输出切换开关，检查机械传动部件（如弹簧、连杆、齿轮）是否磨损、卡滞，清理部件表面的灰尘与杂物，涂抹适量润滑脂。若部件磨损严重，无法修复，则更换同型号切换开关。重新安装后，手动测试开关的切换动作，确保动作灵活、无卡滞。
三、结语
施耐德UPS电源无输出硬件故障的排查与维修需结合设备结构、故障特征，遵循科学的排查流程，精准定位故障点，采取针对性的维修方法。维修过程中需严格遵守安全规范，确保人身与设备安全。同时，加强日常维护工作，能够有效降低硬件故障的发生概率，延长UPS电源的使用寿命。通过科学的故障排查、规范的维修操作与完善的日常维护，可确保施耐德UPS电源稳定运行，为负载设备提供可靠的电力保障。
