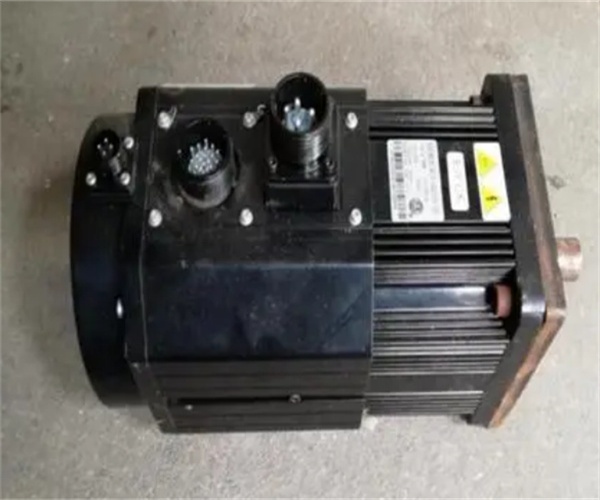

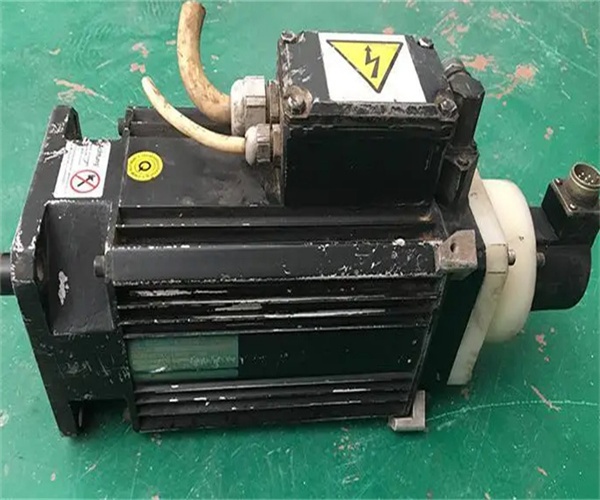

欧姆龙伺服电机不转故障维修省心省力：在工业自动化领域，欧姆龙伺服电机以高精度、高稳定性的优势广泛应用于机械臂、数控机床、自动化生产线等设备中。伺服电机作为动力执行核心，其运行状态直接决定生产效率与产品精度。当欧姆龙伺服电机出现不转故障时，硬件问题是主要诱因之一，若不能快速定位并修复，将导致生产线停机，造成严重经济损失。
一、编码器系统故障及维修
编码器作为欧姆龙伺服电机的位置与速度反馈核心部件，其工作状态异常是导致电机不转的高频故障原因，常伴随驱动器报警（如63、21、44、45等故障码）。编码器系统故障主要集中在线缆连接、编码器本体、信号接口及机械联动等方面。
（一）常见故障原因
1. 线缆及连接故障：编码器线缆受机械挤压、拖拽导致外皮破损、内部芯线断裂，或接头针脚弯曲、氧化，造成信号传输中断；线缆布线不合理，与动力电缆并行敷设未保持安全间距（＜30cm），受电磁干扰导致信号失真；屏蔽层未单端接地，形成接地回路引发干扰。
2. 编码器本体损坏：内部码盘沾染灰尘、油污或金属碎屑，遮挡光电元件导致信号丢失；光电传感器、放大电路等电子元件老化或烧毁，无法输出正常A/B/Z相脉冲；转子偏心、轴承磨损导致码盘转动偏移，信号波动异常；安装时同心度偏差超过0.05mm，长期运行后损坏编码器内部结构。
3. 接口电路故障：驱动器编码器接口针脚供电异常（如5V供电不稳、短路），导致编码器无法正常工作；驱动器主板接口电路电容鼓包、电阻烧毁，无法接收或解析编码器信号；多轴系统中，单轴驱动器接口损坏，其他轴正常运行。
4. 机械联动故障：电机轴承磨损、转子卡滞，带动编码器码盘转动不畅，触发信号异常报警；电机轴跳动量超过0.02mm，导致编码器反馈信号波动，间接引发电机停转。
（二）维修方法
1. 线缆及连接排查：断电后拆卸编码器线缆，检查外皮是否破损、接头针脚是否完好，用万用表逐芯测量通断，更换破损线缆（优先选用欧姆龙原厂屏蔽双绞电缆）；重新插拔接头并锁紧，确保接触可靠，对氧化针脚用无水酒精清洁；调整布线方式，将编码器线缆与动力电缆分开敷设，间距≥30cm，在驱动器端加装磁环，屏蔽层单端接地（驱动器侧接地）。
2. 编码器本体检修：断电拆卸编码器外壳，用无尘布蘸纯酒精轻擦码盘表面（禁止用手触摸），清除杂质后晾干复位；用示波器测量A/B/Z相脉冲信号，若波形失真、缺失或噪声明显，说明内部元件损坏，需更换同型号编码器；更换时严格校准同心度，确保偏差≤0.05mm，按原极性与安装位置固定，避免影响信号反馈精度。
3. 接口电路检测：用万用表测量驱动器编码器接口针脚供电电压，确认5V/12V供电稳定，若电压异常，检查主板电源模块；拆开驱动器外壳，目视检查接口电路是否有电容鼓包、电阻烧毁、焊点虚焊等现象，轻微故障可重新焊接修复，严重时需更换主板或送欧姆龙官方售后维修。
4. 机械故障处理：手动转动电机轴，若阻力大或卡顿，更换磨损轴承（由专业人员操作，避免轴端损伤）；用百分表检测电机轴跳动量，超过0.02mm时，校正转子位置或更换电机转子，确保编码器与电机轴同步稳定转动。
二、电源及供电回路故障及维修
电源及供电回路是伺服电机运行的能量基础，电压异常、线路故障、元件损坏等均会导致电机无法启动，部分故障伴随驱动器报警（如欠压、过压故障），部分无明显报警但电机不响应指令。
（一）常见故障原因
1. 输入电源异常：电网电压波动过大，低于或高于驱动器额定输入电压范围（如单相220V电机允许波动±10%），导致驱动器无法正常启动；电源线虚接、断路或熔丝断路，造成供电中断；三相电机缺相，仅两相供电，电机无法形成旋转磁场，出现堵转不转现象。
2. 驱动器电源模块损坏：内部整流桥、滤波电容、IGBT模块烧毁，无法将交流电转换为稳定直流电供电机运行；电源模块散热不良，高温导致保护电路动作，切断供电；再生电阻断开、短路或容量不匹配，引发过压保护，电机停转。
3. 电机绕组故障：定子绕组绝缘老化、破损，导致相间短路或对地漏电，驱动器检测到过流后切断输出；绕组引出线断裂、接头松动，电流无法正常传导；绕组烧毁，三相电阻不平衡（偏差超过5%），电机无转矩输出。
（二）维修方法
1. 输入电源排查：用万用表测量电网电压，确认在驱动器额定范围之内，波动过大时加装稳压器；检查电源线接线端子是否松动、熔丝是否熔断，更换损坏熔丝（选用同规格型号），重新紧固接线；三相电机需测量三相电压是否平衡，排查缺相原因（如接触器触点烧蚀、线路断路），修复后再通电。
2. 驱动器电源模块检修：断电后等待驱动器LED灯熄灭（至少10分钟，放电高压电容），拆开外壳检查电源模块，若整流桥、IGBT模块烧毁，或滤波电容鼓包、漏液，需更换对应元件（建议由专业维修人员操作，避免高压触电）；检查再生电阻连接是否可靠，测量电阻值是否与参数设定（Pn600）一致，损坏时更换同容量再生电阻；清理模块散热片灰尘，确保散热通畅，避免高温保护触发。
3. 电机绕组检测与修复：用兆欧表测量绕组对地绝缘电阻，若＜100MΩ，说明绝缘破损，需重新浸漆绝缘处理或更换绕组；用万用表测量三相绕组电阻，偏差超过5%时，排查引出线接头或绕组内部故障，重新焊接接头，烧毁严重时需重绕绕组（按电机原厂参数绕制）；修复后再次测量绝缘电阻与三相电阻，确认无异常后方可通电。
三、机械传动及负载故障及维修
机械传动部件故障或负载异常会导致电机受力异常，触发过载保护而停转，常伴随异响、振动等现象，部分情况下驱动器报过载故障（如14号故障）。
（一）常见故障原因
1. 电机内部机械故障：转子永磁体脱落、移位，导致磁路失衡，电机转矩下降甚至无法转动，伴随高频异响与剧烈振动；轴承磨损、卡死，转子转动阻力增大，电机无法启动；电机轴弯曲、变形，带动负载运转不畅，触发过载保护。
2. 外部传动机构故障：联轴器松动、损坏或同轴度偏差过大，动力无法传递，电机空转或堵转；齿轮箱、丝杠等传动部件磨损、卡滞，摩擦力增大，超过电机额定负载转矩；传送带、链条过紧或卡顿，导致电机负载骤增，停转保护。
3. 负载异常：负载超过电机额定功率，电机无法提供足够转矩驱动，出现堵转不转；负载端卡滞、异物卡死，导致电机受力过大，触发驱动器过载保护。
（二）维修方法
1. 电机内部机械检修：断电后拆卸电机后盖，检查转子永磁体是否脱落、移位，用耐高温（≥150℃）环氧树脂胶（如乐泰EA 9466）将磁体按原极性复位固定，涂抹胶层厚度控制在0.1-0.2mm，静置固化24小时以上；手动转动电机轴，检查轴承是否卡顿、异响，磨损严重时更换同型号轴承，加注润滑脂；用百分表检测电机轴弯曲度，超过允许范围时校正或更换电机轴。
2. 外部传动机构修复：检查联轴器连接状态，重新紧固螺栓，校准同轴度；更换损坏的联轴器、齿轮箱、丝杠等部件，清理传动部件灰尘、杂质，加注润滑油；调整传送带、链条松紧度，排除卡顿故障，确保传动顺畅。
3. 负载调整与排查：减轻负载至电机额定范围之内，避免超载运行；检查负载端是否有异物卡死，清理后试运行；若负载波动过大，加装缓冲装置，减少冲击负载对电机的影响。
四、控制信号及接口故障及维修
控制信号是伺服电机接收运行指令的核心，信号传输中断、接口损坏等会导致电机无法响应指令，常表现为驱动器无报警但电机不转，或触发控制信号异常报警。
（一）常见故障原因
1. 脉冲/方向信号故障：控制器与驱动器之间的脉冲、方向信号线断路、虚接，信号无法传输；未按要求接限流电阻，导致驱动器内部脉冲接收回路损坏；脉冲接收方式设置错误（线驱动与集电极开路不匹配），信号无法解析。
2. 使能信号异常：驱动器使能端（+INHIBIT、-INHIBIT）未接高电平，或急停、限位开关触发，使能条件不满足，电机被禁止动作；使能信号线接触不良、断路，导致使能信号丢失。
3. 接口部件损坏：驱动器控制信号接口针脚氧化、弯曲，无法正常接收信号；接口电路芯片烧毁，信号处理功能失效；控制器输出接口损坏，无法发送正常控制信号。
（二）维修方法
1. 脉冲/方向信号排查：用示波器测量驱动器脉冲输入端子，确认是否有正常波形，无波形时检查信号线通断，重新紧固接线；根据脉冲输入类型（线驱动/集电极开路），正确设置参数Pn40，确保与硬件匹配；集电极开路输入时，按要求接入限流电阻，避免接收回路损坏；将命令信号地与驱动器信号地可靠连接，消除地电位差干扰。
2. 使能信号检查：短接急停、限位开关，确认使能条件满足；用万用表测量使能端电压，确保为高电平，电压异常时排查信号线断路、接触不良问题，修复后重新连接；检查驱动器参数，确认无使能禁止设置。
3. 接口部件修复：清洁驱动器控制信号接口针脚，矫正弯曲针脚，更换损坏接口；若接口电路芯片烧毁，需更换对应芯片或送修驱动器；更换控制器输出接口模块，或通过上位机软件检测控制器信号输出状态，排除控制器故障。
五、总结
欧姆龙伺服电机不转的硬件故障多集中于编码器系统、电源回路、机械传动及控制信号接口四大类，故障排查需遵循“先报警分析、后无报警排查，先电气、后机械”的原则，结合万用表、示波器等工具精准定位故障点。维修过程中需严格遵守安全规范，注重部件型号匹配与参数备份，避免二次故障。日常运维中通过定期巡检、环境优化、负载控制等措施，可有效降低硬件故障发生率，保障伺服系统稳定运行。
