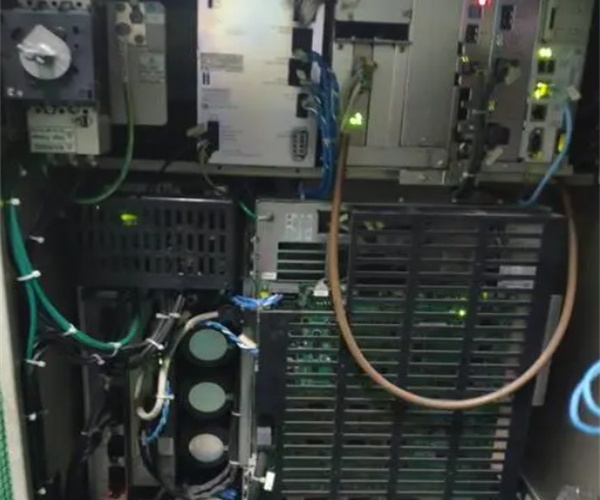

施耐德变频器上电没反应故障维修经验之谈：在工业自动化生产领域，施耐德变频器凭借其稳定的性能、高效的节能效果及灵活的调速功能，被广泛应用于机床、水泵、风机、输送机械等各类动力设备的驱动系统中，成为保障生产连续性和稳定性的核心电气部件。然而，在长期高负荷运行、恶劣工作环境（如高温、高湿、粉尘、电压波动）及安装维护不当等因素影响下，施耐德变频器难免出现各类故障，其中“上电没反应”是最为常见且影响严重的硬件故障之一。
一、施耐德变频器上电没反应常见硬件故障原因剖析
施耐德变频器上电没反应的硬件故障，主要集中在电源输入回路、内部供电回路、核心控制模块、连接部件四大类，不同故障原因对应的表现略有差异，维修人员可结合故障现象，逐步缩小排查范围。以下按故障发生频率从高到低，详细剖析各类故障原因。
（一）电源输入回路故障（最常见）
电源输入回路是变频器获取电能的首要环节，负责将外部交流电（单相220V或三相380V）引入变频器内部，若该回路出现故障，电能无法正常进入变频器，必然导致上电没反应。常见故障原因包括以下几点：
1. 外部供电异常
外部供电问题是最易忽略的故障原因，主要表现为：外部电源未接通、空气开关跳闸、供电电压过低或缺相（三相变频器）、电源线路老化破损或接触不良。例如，在工业生产线中，电网波动可能导致施耐德变频器输入电压瞬间降低，或三相电源缺相，直接引发变频器上电无反应；若电源线路老化、破损，会导致漏电或短路，触发上级空气开关跳闸，切断供电电源；连接变频器的插头、接线端子松动，会造成接触电阻增大，电压降增加，无法为变频器提供稳定的供电，进而出现无反应现象。
2. 输入保险丝熔断
施耐德变频器输入侧均设有保险丝（或熔断器），用于保护内部电路免受过载、短路电流的损坏，是电源输入回路的第一道保护屏障。当外部供电短路、变频器内部出现严重短路（如整流桥击穿），或频繁上电断电导致电流冲击过大时，保险丝会熔断，切断电源输入，导致变频器上电没反应。不同功率的变频器，保险丝规格不同（如2A、5A、10A等），熔断后需更换同规格保险丝，同时排查熔断的根本原因，避免再次熔断。
3. 输入滤波电容损坏
输入滤波电容安装在变频器输入端子附近，主要作用是过滤外部电源中的杂波、稳定输入电压，防止电压波动对内部电路造成影响。长期使用后，电容会出现老化、容量衰减、鼓包、漏液等损坏现象，当电容损坏严重时，无法起到滤波和稳压作用，甚至会导致电源输入回路断路，变频器无法获取稳定电能，出现上电没反应。此外，电容漏液还可能腐蚀周围线路和元件，引发二次故障。
4. 整流桥损坏
整流桥是变频器输入回路的核心部件，负责将外部交流电转换为直流电，为内部供电回路和核心模块提供直流电源。施耐德变频器常用的整流桥为三相全波整流桥（大功率机型）或单相整流桥（小功率机型），由多个二极管组成。当整流桥中的二极管击穿、开路，或整流桥模块烧毁时，无法完成交直流转换，内部电路无法获取直流电源，导致变频器上电没反应。整流桥损坏多由外部电压过高、电流冲击过大，或散热不良导致。
（二）内部供电回路故障
内部供电回路负责将整流桥输出的直流电，转换为各核心模块（CPU板、驱动板、面板）所需的低压直流电（如5V、12V、24V），若该回路出现故障，即使电源输入正常，核心模块也无法正常工作，导致变频器上电没反应。常见故障原因包括：
1. 开关电源模块损坏
开关电源模块是内部供电回路的核心，相当于变频器的“电源适配器”，负责将高压直流电转换为低压直流电，为CPU、面板、继电器等部件供电。施耐德变频器的开关电源模块多为集成式模块（如VIPER系列、TOP系列），内部包含开关管、变压器、稳压芯片等元件。当开关电源模块中的开关管击穿、变压器烧毁、稳压芯片损坏，或模块本身老化时，无法输出稳定的低压直流电，核心模块无法启动，导致变频器上电没反应。开关电源模块损坏是施耐德变频器上电没反应的常见故障之一，尤其在长期高负荷运行或电压波动较大的场景中，损坏概率较高。
以ATV系列变频器为例，其电源模块包含多个电子元件，如整流桥、滤波电容、开关管等，任何一个元件出现故障都可能导致电源模块失效，进而引发上电无显示故障。可通过观察电源模块上的LED指示灯初步判断其工作状态，若指示灯不亮，很可能电源模块已损坏。
2. 内部滤波电容损坏
内部滤波电容（又称直流母线电容）安装在整流桥与开关电源模块之间，主要作用是稳定直流母线电压、储存电能，避免电压波动对开关电源模块造成影响。与输入滤波电容类似，内部滤波电容长期使用后会出现老化、鼓包、漏液、容量衰减等问题，当电容容量衰减过多或完全损坏时，直流母线电压不稳定，开关电源模块无法正常工作，无法输出低压直流电，导致变频器上电没反应。此外，内部滤波电容损坏还可能导致开关电源模块过载烧毁，引发二次故障。
3. 低压供电继电器损坏
部分施耐德变频器内部设有低压供电继电器，负责控制低压直流电的传输，当继电器吸合时，低压直流电输送至各核心模块，变频器正常启动；当继电器损坏（如触点烧蚀、线圈开路）时，低压直流电无法传输，核心模块无法供电，导致变频器上电没反应。继电器损坏多由线圈过热、触点老化、电流冲击过大导致，可通过观察继电器是否有吸合声、测量线圈电阻判断是否损坏。
（三）核心控制模块故障
核心控制模块是施耐德变频器的“大脑”，负责接收、处理控制信号，驱动变频器正常运行，主要包括CPU板、驱动板。若核心控制模块出现故障，即使供电正常，变频器也无法启动，表现为上电没反应。常见故障原因包括：
1. CPU板故障
CPU板是变频器的核心控制单元，包含CPU芯片、存储器、逻辑芯片、接口电路等部件，负责处理面板操作信号、外部控制信号，控制变频器的启动、调速、停机等功能。当CPU板上的CPU芯片损坏、存储器故障、逻辑芯片开路，或CPU板出现虚焊、烧毁时，CPU无法正常工作，无法接收和处理任何信号，导致变频器上电没反应。CPU板故障多由静电损坏、电压冲击、散热不良导致，此类故障相对复杂，维修难度较高。
例如，某台施耐德ATV系列变频器，上电后操作面板无任何显示，风扇不转，排查外部供电和电源模块均正常，打开机壳后发现CPU板上有明显的烧毁痕迹，经检测为CPU芯片损坏，更换CPU板后，变频器恢复正常。
2. 驱动板故障
驱动板负责接收CPU板的控制信号，驱动IGBT模块工作，同时为CPU板提供反馈信号。若驱动板上的驱动芯片损坏、光耦隔离元件损坏、线路虚焊，或驱动板烧毁，驱动板无法正常工作，CPU板无法获取反馈信号，会触发保护机制，导致变频器无法启动，表现为上电没反应。驱动板故障多由IGBT模块损坏、电压冲击、散热不良导致，常与IGBT模块损坏同时发生。
3. IGBT模块损坏
IGBT模块是变频器的功率输出核心，负责将直流电转换为交流电，驱动电机运行。虽然IGBT模块损坏主要影响变频器的输出功能，但当IGBT模块严重击穿短路时，会导致内部供电回路过载，触发开关电源模块保护或烧毁，进而导致变频器上电没反应。IGBT模块损坏多由过流、过压、散热不良、电机短路导致，可通过测量IGBT模块的引脚电阻判断是否损坏。
（四）连接部件故障
连接部件负责各电路、模块之间的信号传输和电能传递，若连接部件出现故障，会导致电路断路、信号中断，进而引发变频器上电没反应。常见故障原因包括：
1. 面板连接线故障
操作面板是变频器的人机交互界面，通过连接线与CPU板连接，若连接线松动、脱落、断裂，或连接线接头氧化、接触不良，面板无法接收CPU板的供电和控制信号，会表现为面板无显示，看似变频器上电没反应。此外，面板本身损坏（如面板内部芯片烧毁、显示屏损坏），也会导致面板无显示，但此时变频器内部可能正常工作，只是无法通过面板操作和观察，需注意区分。
拆下变频器接线盖板，仔细检查控制面板的连接线是否松动、断裂或氧化，连接线松动会导致信号传输不稳定，断裂则会使信号中断，氧化会增加接触电阻，影响信号质量，这些问题都可能导致面板无显示，误以为变频器上电没反应。
2. 内部接线端子松动、脱落
变频器内部设有多个接线端子（如电源输入端子、控制电源端子、模块连接端子），若端子松动、脱落，会导致电路断路，电能无法正常传输，核心模块无法供电，导致变频器上电没反应。端子松动多由振动、安装不当、长期使用老化导致，尤其在工业现场，设备振动较大，容易出现端子松动故障。
3. 电路板插头接触不良
CPU板、驱动板、开关电源模块等部件通过插头与电路板连接，若插头松动、接触不良，或插头内部氧化、积尘，会导致信号中断、电能传输不畅，核心模块无法正常工作，导致变频器上电没反应。例如，开关电源模块与主板的插头接触不良，会导致低压直流电无法传输至CPU板，CPU板无法启动，变频器上电没反应。
（五）其他硬件故障原因
除上述四类常见故障外，以下情况也可能导致施耐德变频器上电没反应：
1. 散热风扇损坏：虽然散热风扇损坏主要影响变频器的散热，导致变频器过热保护停机，但部分大功率施耐德变频器，若散热风扇损坏且触发过热保护，会切断内部供电，导致变频器上电没反应。
2. 压敏电阻损坏：压敏电阻安装在电源输入侧，用于吸收外部电压浪涌，保护内部电路，当压敏电阻击穿短路时，会导致输入保险丝熔断，进而导致变频器上电没反应。
3. 雷击或外部干扰损坏：雷击或电网冲击可能导致电源模块或主板损坏，若设备处于多雷区，且未加装浪涌保护器（SPD），此类故障发生概率较高，损坏严重时需更换核心部件。
4. 设备长期闲置损坏：若变频器长期闲置，内部电容会出现老化、漏液，电路板会受潮、氧化，再次上电时，可能出现上电没反应的故障。
二、施耐德变频器上电没反应硬件故障维修方法
针对上述不同的硬件故障原因，结合施耐德变频器的内部结构和实操经验，制定对应的维修方法，维修人员可按照“从简单到复杂、从外部到内部”的原则，逐步排查故障点，完成维修作业。以下详细阐述各类故障的维修步骤、实操技巧及注意事项。
（一）电源输入回路故障维修
1. 外部供电异常维修
步骤1：检查外部供电电源，确认电源开关已接通，空气开关未跳闸，若空气开关跳闸，排查跳闸原因（如短路、过载），排除故障后，重新合闸。
步骤2：用万用表测量外部供电电压，单相变频器测量输入端子之间的电压（正常为220V±10%），三相变频器测量三相输入端子之间的电压（正常为380V±10%），同时检查三相电压是否平衡，若偏差超过允许范围，需排查电网波动或线路接触不良问题。
步骤3：检查电源线路，查看线路是否有老化、破损、脱落现象，若线路老化破损，更换同规格、同材质的线路；若线路脱落，重新连接牢固，确保接触良好。对于连接插头、接线端子，用毛刷清理表面灰尘和氧化层，确保接触可靠。
实操技巧：若怀疑线路接触不良，可在通电状态下（确保安全），用手轻轻晃动线路和端子，观察变频器是否有反应，若有反应，说明该部位接触不良，重点处理。
2. 输入保险丝熔断维修
步骤1：断电并放电后，打开变频器机壳，找到输入侧的保险丝（通常安装在电源输入端子附近，有明显的“FUSE”标识）。
步骤2：用万用表测量保险丝的电阻值，若电阻值为无穷大，说明保险丝熔断；若电阻值接近0，说明保险丝正常。
步骤3：更换同规格、同型号的保险丝（注意：严禁更换规格更大的保险丝，否则无法起到保护作用，可能导致内部电路烧毁）。
步骤4：更换保险丝后，不要立即上电，需排查保险丝熔断的根本原因（如整流桥损坏、输入短路、内部模块短路），排除故障后，再上电试运行，避免保险丝再次熔断。
注意事项：若更换保险丝后，再次上电仍熔断，说明内部存在严重短路故障，需重点排查整流桥、IGBT模块、开关电源模块等部件，切勿反复更换保险丝尝试上电。
3. 输入滤波电容损坏维修
步骤1：断电并放电后，找到输入滤波电容（安装在电源输入端子与整流桥之间，通常为电解电容，体积较大）。
步骤2：观察电容外观，若电容出现鼓包、漏液、外壳开裂、漏液等现象，说明电容已损坏；若外观无明显异常，用万用表电容档测量电容容量，若容量低于标称容量的80%，说明电容老化，需更换。
步骤3：更换电容时，需注意电容的规格（容量、耐压值），必须更换与原电容规格一致的电解电容（如原电容为1000μF/450V，需更换同规格电容），同时注意电容的正负极，严禁接反（电容外壳有“+”“-”标识，与电路板上的标识对应）。
步骤4：更换完成后，用毛刷清理电容周围的灰尘和漏液（若有），避免漏液腐蚀周围线路和元件，然后检查接线是否牢固，确认无误后，上电试运行。
4. 整流桥损坏维修
步骤1：断电并放电后，找到整流桥（通常安装在电源输入回路，靠近输入滤波电容，大功率机型为模块化整流桥，小功率机型为分立二极管组成的整流桥）。
步骤2：用万用表二极管档测量整流桥的输入输出引脚，若测量结果显示某一路二极管开路（电阻无穷大）或击穿（电阻接近0），说明整流桥损坏。对于模块化整流桥，直接测量模块的输入输出端子；对于分立二极管整流桥，逐个测量二极管的正反向电阻，判断是否损坏。
步骤3：更换整流桥，模块化整流桥直接更换同型号、同规格的模块；分立二极管整流桥，更换损坏的二极管（选用与原二极管规格一致的整流二极管，注意二极管的正反向）。
步骤4：更换完成后，检查整流桥的固定螺丝是否牢固，接线是否可靠，排除短路故障后，上电试运行，测量整流桥输出的直流电压是否正常（正常电压为输入交流电压的1.414倍左右）。
（二）内部供电回路故障维修
1. 开关电源模块损坏维修
步骤1：断电并放电后，找到开关电源模块（通常安装在内部供电回路，靠近整流桥和内部滤波电容，有明显的变压器、开关管等元件，或为集成式模块）。
步骤2：初步判断开关电源模块是否损坏：观察模块外观，若有烧毁、鼓包、漏液现象，说明模块损坏；用万用表测量模块的输入输出电压，若输入电压正常（直流母线电压），而输出电压（5V、12V、24V）为0，说明模块损坏。
步骤3：维修或更换开关电源模块，若为集成式开关电源模块，直接更换同型号、同规格的模块（注意模块的引脚定义，避免接线错误）；若为分立元件组成的开关电源模块，排查损坏的元件（如开关管、变压器、稳压芯片、光耦），更换损坏的元件，修复模块。
步骤4：更换或修复后，测量模块输出的低压直流电是否正常（5V、12V、24V，误差不超过±5%），确认电压稳定后，连接各核心模块的供电线路，上电试运行。
实操技巧：更换开关电源模块时，需注意模块的供电电压和输出电压，确保与变频器内部需求一致，同时做好静电防护，避免损坏新模块。
2. 内部滤波电容损坏维修
步骤1：断电并放电后，找到内部滤波电容（直流母线电容，安装在整流桥与开关电源模块之间，通常为多个大容量电解电容并联）。
步骤2：观察电容外观，若出现鼓包、漏液、外壳开裂等现象，说明电容损坏；若外观无明显异常，用万用表电容档测量电容容量，若容量低于标称容量的80%，或电容之间容量偏差过大（超过10%），需更换电容。
步骤3：更换电容，选用与原电容规格一致的电解电容（容量、耐压值相同），注意电容的正负极，严禁接反；若为多个电容并联，需同时更换所有电容，确保电容容量一致，避免单个电容过载损坏。
步骤4：更换完成后，用毛刷清理电容周围的灰尘和漏液，检查电容的固定和接线是否牢固，测量直流母线电压是否正常（正常为输入交流电压的1.414倍左右），确认无误后，上电试运行。
3. 低压供电继电器损坏维修
步骤1：断电并放电后，找到低压供电继电器（通常安装在开关电源模块与CPU板之间，有明显的线圈和触点，标注有“RELAY”标识）。
步骤2：判断继电器是否损坏：用万用表测量继电器线圈的电阻值，若电阻值为无穷大，说明线圈开路；若电阻值接近0，说明线圈短路；用手按压继电器触点，若触点无法复位或接触不良，说明触点损坏。此外，上电后（断电前确认无短路），观察继电器是否有吸合声，若无吸合声，且线圈供电正常，说明继电器损坏。
步骤3：更换继电器，选用与原继电器规格一致的继电器（线圈电压、触点电流相同），注意继电器的接线方式，按照原接线位置重新连接，确保接线正确。
步骤4：更换完成后，上电试运行，观察继电器是否正常吸合，测量继电器输出端的电压是否正常，确认低压直流电能够正常传输至各核心模块。
（三）核心控制模块故障维修
1. CPU板故障维修
步骤1：断电并放电后，取出CPU板（注意做好标记，避免接线错误），观察CPU板外观，若有烧毁、虚焊、芯片脱落等现象，初步判断CPU板故障。
步骤2：用万用表测量CPU板的供电电压（通常为5V或12V），若供电电压正常，而CPU板无任何反应（如面板无显示、无信号输出），说明CPU板内部故障（如CPU芯片损坏、存储器故障）。
步骤3：CPU板故障维修难度较高，若为简单的虚焊，可通过电烙铁补焊虚焊部位（重点检查CPU芯片、存储器、接口电路的焊点）；若为芯片损坏（如CPU芯片、逻辑芯片），由于芯片型号特殊，且焊接难度大，建议更换同型号、同规格的CPU板（优先选用施耐德原厂配件）。
步骤4：更换或修复CPU板后，按照原标记重新连接各线路和插头，确保接线正确，上电试运行，观察面板是否有显示，变频器是否能够正常启动。
注意事项：更换CPU板后，需重新设置变频器的参数（如电机参数、控制方式、保护参数），参数设置需符合现场生产需求，避免因参数错误导致设备故障。
2. 驱动板故障维修
步骤1：断电并放电后，取出驱动板，观察驱动板外观，若有烧毁、虚焊、光耦损坏、驱动芯片脱落等现象，初步判断驱动板故障。
步骤2：用万用表测量驱动板的供电电压（通常为12V或24V），若供电电压正常，测量驱动板输出的驱动信号（用示波器测量效果更佳），若无驱动信号输出，说明驱动板内部故障（如驱动芯片损坏、光耦隔离元件损坏）。
步骤3：驱动板维修：若为光耦隔离元件损坏，更换同型号的光耦；若为驱动芯片损坏，更换同型号的驱动芯片（注意芯片的焊接方向，避免接反）；若为虚焊，补焊虚焊部位（重点检查驱动芯片、光耦、接口焊点）。
步骤4：维修完成后，将驱动板重新安装到位，连接好与CPU板、IGBT模块的线路，上电试运行，测量驱动板的驱动信号是否正常，观察变频器是否能够正常启动，电机是否能够正常运行。
3. IGBT模块损坏维修
步骤1：断电并放电后，找到IGBT模块（通常安装在变频器输出侧，靠近散热片，体积较大，有多个引脚）。
步骤2：用万用表二极管档测量IGBT模块的输入引脚（栅极G）与输出引脚（发射极E、集电极C）之间的电阻值，若测量结果显示电阻接近0（击穿短路）或无穷大（开路），说明IGBT模块损坏。
步骤3：更换IGBT模块，选用与原模块规格一致的IGBT模块（型号、额定电压、额定电流相同），更换前需清理散热片上的灰尘，涂抹导热硅脂（增强散热效果），确保模块与散热片紧密贴合。
步骤4：更换完成后，检查模块的接线是否牢固，排查导致IGBT模块损坏的根本原因（如过流、过压、散热不良、电机短路），排除故障后，上电试运行，观察变频器是否能够正常输出，电机是否能够正常运行。
注意事项：更换IGBT模块时，需同时检查驱动板上的驱动芯片和光耦元件，若驱动板故障未排除，会导致新的IGBT模块再次损坏。
（四）连接部件故障维修
1. 面板连接线故障维修
步骤1：断电后，拔掉面板与CPU板连接的连接线，观察连接线是否有松动、脱落、断裂现象，接头是否有氧化、积尘。
步骤2：若连接线松动、脱落，重新连接牢固，确保接头接触良好；若连接线断裂，更换同规格、同长度的连接线（注意连接线的引脚定义，避免接线错误）；若接头氧化、积尘，用毛刷清理接头表面的氧化层和灰尘，或用砂纸轻轻打磨，去除氧化层后，重新连接。
步骤3：若连接线正常，排查面板本身是否损坏：将正常的面板连接到该变频器上，若面板有显示，说明原面板损坏，更换同型号的面板；若面板仍无显示，说明CPU板或供电回路故障，重点排查CPU板和开关电源模块。
步骤4：维修完成后，上电试运行，观察面板是否有显示，操作面板是否能够正常控制变频器（如启动、停机、调速）。
2. 内部接线端子松动、脱落维修
步骤1：断电并放电后，打开变频器机壳，逐一检查内部所有接线端子（电源输入端子、控制电源端子、模块连接端子），观察是否有松动、脱落现象。
步骤2：对于松动的端子，用螺丝刀拧紧端子螺丝，确保接线牢固；对于脱落的端子，重新插入对应的接线孔，拧紧螺丝，同时检查线路是否有破损，若有破损，修复或更换线路。
步骤3：检查端子表面是否有氧化、积尘，若有，用毛刷清理干净，确保端子接触良好，避免接触电阻过大导致电路故障。
步骤4：维修完成后，上电试运行，观察变频器是否有反应，各模块是否能够正常供电。
3. 电路板插头接触不良维修
步骤1：断电并放电后，逐一拔掉CPU板、驱动板、开关电源模块等部件与主板连接的插头，观察插头和插座是否有氧化、积尘、虚焊现象。
步骤2：用毛刷清理插头和插座表面的氧化层和灰尘，若插头有虚焊，补焊虚焊部位；若插座松动，用镊子轻轻调整插座的弹片，确保插头插入后接触良好。
步骤3：将插头重新插入对应的插座，确保插入到位、连接牢固，按照原标记检查接线是否正确，避免插错插头导致模块损坏。
步骤4：维修完成后，上电试运行，观察变频器是否能够正常启动，各核心模块是否能够正常工作。
（五）其他硬件故障维修
1. 散热风扇损坏维修
步骤1：断电后，找到散热风扇（安装在变频器机壳内部，靠近散热片），观察风扇是否有卡顿、损坏现象，用手轻轻转动风扇叶片，若叶片无法灵活转动，说明风扇损坏或卡住。
步骤2：若风扇卡住，清理风扇周围的灰尘、杂物，确保风扇叶片能够灵活转动；若风扇损坏（如电机烧毁、叶片断裂），更换同型号、同规格的散热风扇，注意风扇的供电电压（通常为12V或24V）。
步骤3：更换完成后，上电试运行，观察风扇是否正常转动，变频器是否能够正常启动，避免因散热不良导致二次故障。
2. 压敏电阻损坏维修
步骤1：断电并放电后，找到压敏电阻（安装在电源输入侧，靠近输入保险丝，通常为圆形或方形，标注有耐压值）。
步骤2：用万用表测量压敏电阻的电阻值，若电阻值接近0（击穿短路），说明压敏电阻损坏；若电阻值无穷大，说明压敏电阻正常。
步骤3：更换压敏电阻，选用与原电阻规格一致的压敏电阻（耐压值、通流容量相同），更换后，检查输入保险丝是否完好，排除短路故障后，上电试运行。
三、结语
施耐德变频器上电没反应是典型的硬件故障，故障原因主要集中在电源输入回路、内部供电回路、核心控制模块和连接部件四大类，维修人员需按照“从简单到复杂、从外部到内部”的原则，结合故障现象，逐步排查故障点，采用对应的维修方法，高效完成维修作业。
在维修过程中，必须严格遵守安全操作规程，做好静电防护、断电放电等安全措施，避免人身触电和设备二次损坏；维修完成后，需进行全面的检测和试运行，确保变频器无故障、性能稳定。同时，通过规范安装、定期维护、稳定供电、合理使用等预防措施，可有效降低此类故障的发生率，延长变频器的使用寿命，保障工业生产的连续性和稳定性。
